之四：全向变定向只需一根金属杆

无线WIFI天线一般都是单极天线全向形式，可是由于多种原因需要全向变定向，特别是天线离墙比较近时，天线的电性能还发生了变化。
        那么，在没有任何仪器的情况下，如何把一根全向天线轻松变成定向的呢?首先的问题，天线测试仪器都比较贵，我们不能为了无线上网而还需搞台网分，那也是不现实的。其次，即然把全向天线变为定向，要求改装后不能对天线的工作频点不能发生很大的改变。
就上述问题我这进行了一些改进及处理。

                    图一  单极天线模型
        如图一所示，这种天线的地板半径为四分之一波长，振子长度为四分之一波长，此种天线也是比较好且符合手工加工的天线之一，性能上来说，也还可以。家庭无线上网还是够了。这种天线是一种全向天线。
那么上述天线如何加入一根金属杆而变成定向的呢?方法如下：

           图二  定向型单极天线

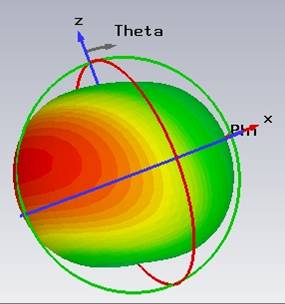

                                   图三  辐射方向图
        说方法还是比较简单的，就是在地板的边缘焊上一根金属丝长度是振子的1.3—1.4长就可以了。
         此种改变，对于天线的工作频点变化不大，符合一般要求。当然，如果手上有仪器的话，那就另当别论了。
通过上述改进，天线由全向轻松变为定向了，那么为什么会这样呢?如果焊上两条线呢?
        且听下回分解。

一楼，舒服

000000000000

好了，学习一下

好了，学习一下好了，学习一下

看看。谢谢分享

看结构，与八木天线相通，
前面加个引向器会不会更好呢！
变成双向的了

RE:【大话天线】之四：全向变定向只需一根金属杆

wo yao haohao xue xi ,zhengqu tiantian xiangshang

已阅。

分享。

好神奇的样子 来看看

我要瞧瞧

看大师分析

东北人很给力啊

谢谢分享！学习一下

建议取消回复后才可以看图

小编是应用八木天线的原理吧，加的金属丝是反射器，如果在前面加上几根引向器就成八木天线了。

家里wifi信号不好，正好学习一下

这是资料不错，wifi给力

[face]005[/face学习

qiaoqiao

学习学习

学习时间，多谢东北人！

知识渊博的东北人

知识渊博的东北人

感谢分享。

大家好，好东西！
