请帮看看这种天线
05-08

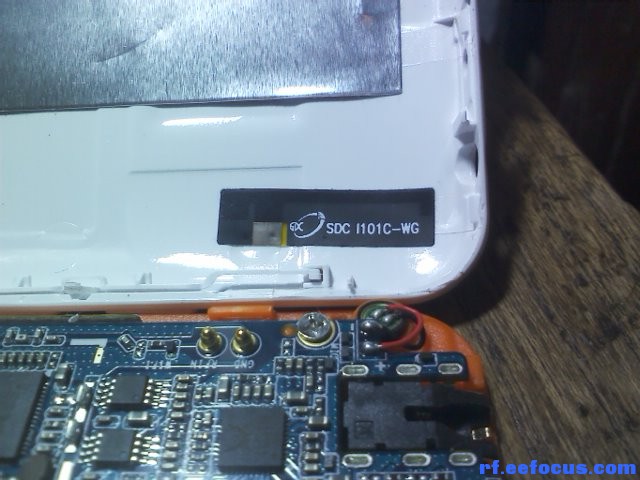

如图,这种薄膜状天线(wifi和蓝牙共用?没注意看)叫什么名称来着 ,查过 ,忘了。现在的问题是电路板上有两个触点对应,一个表明RF,一个是GND,那么当合上盖子,对应的触点位置是否错位了?现在的位置是GND触点对应天线白色的方块金手指,而RF触点接触着白色方块左边的灰色部位(图片中在天线可以看到接触压点痕迹),不了解这种天线,请问是不是错位了?而实际上也确实感到机器显示wifi信号弱,明显差于其它类型的设备。
请了解天线及这种类型天线的指点一下,谢谢!
请了解天线及这种类型天线的指点一下,谢谢!
平面倒F天线,传统的这类天线的确是中间一个是RF,边上那个是GND
1.FPC,单极天线,中间发亮的是铜上镀金不易氧化,我们叫它金手指。
2.天线不工作原因,天线贴歪了。
3.纠正方法,将FPC撕下来,比较软,要小心,很容易撕破,让Feed和金手指对应上,GND悬空。
4.wifi蓝牙频段相同,天线可共用,但后续电路基带如何处理,不得晓。
