天线设计之WIFI

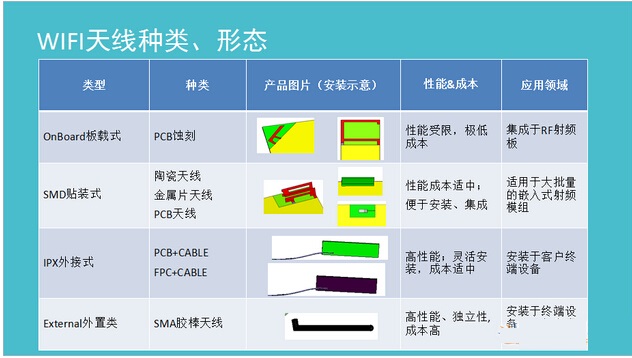

随着市场竞争的加剧，硬件设备正以集成化的方向发展。天线也由外置进化内置再进化到嵌入式，我们先来介绍这类应用的天线种类：
⑴ On Board板载式:采用PCB蚀刻一体成型，性能受限，极低成本，应用于蓝牙、WIFI模组集成；
⑵ SMT贴装式:材质有陶瓷、金属片、PCB,性能成本适中，适用于大批量的嵌入式射频模组；
⑶ IPX外接式：使用PCB或FPC+Cable的组合，性能优秀，成本适中，广泛应用于OTT、终端设备；
⑷ External外置类：塑胶棒状天线，高性能，独立性,成本高，应用于终端设备，无须考虑EMC等问题；

温馨提示：由于图片文件较大，请在WIFI环境下阅读。

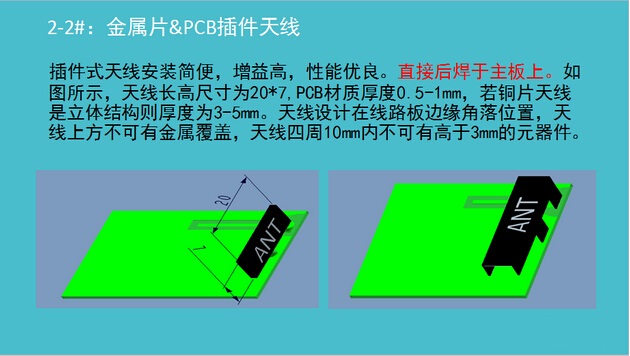

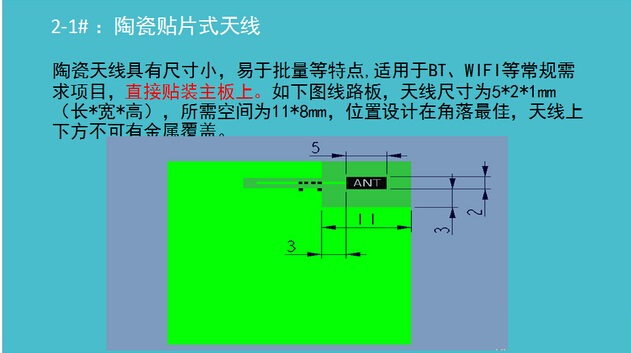

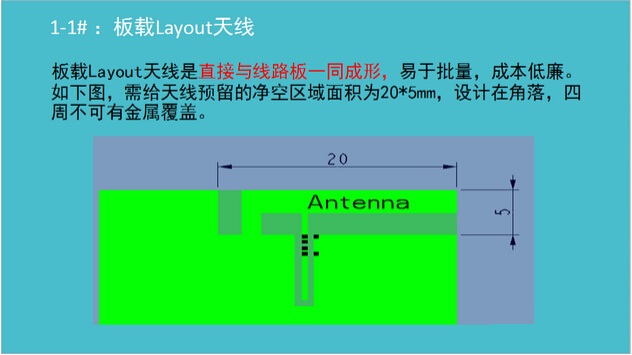

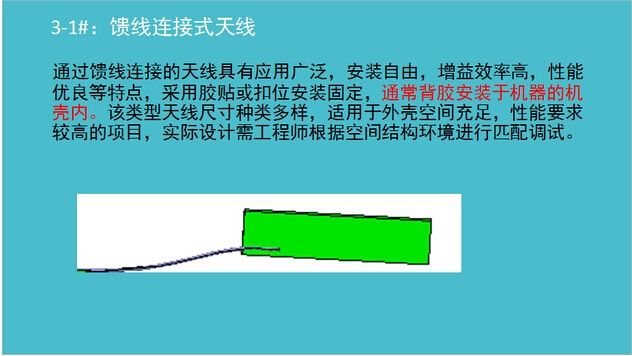

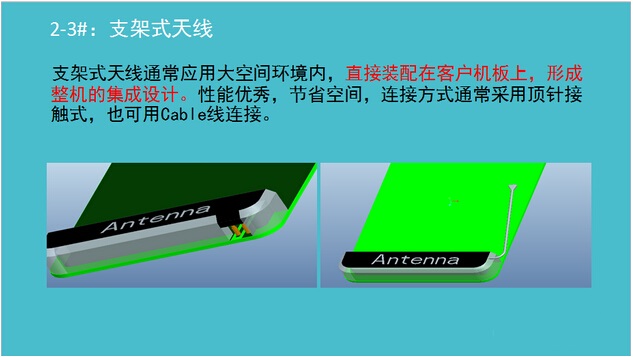

外置天线大家都很熟知了，我们直接看看三类内置天线需要的空间：

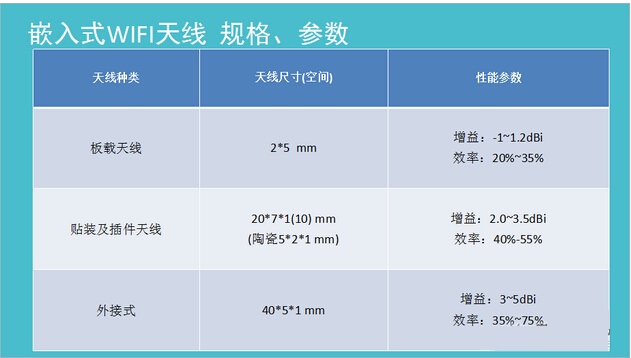

再来总结一下空间要求和性能指标：

以上就是WIFI2.4G的天线设计参考啦！
