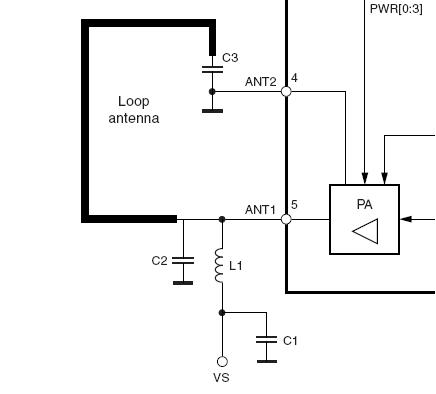

PCB上设计loop antenna如何用ADS来仿真，确定该PCB天线的阻抗？

必须的！face]007[/face]

我在，可是这贴子不是我发的啊，上面的问题本人也不会啊

导到原理图中做联合仿真，
天线背面没有铺地，在层定义里面设置

这个要找火烽了

导到原理图中做联合仿真，
天线背面没有铺地，在层定义里面设置
谢谢！导出到原理图，能不能说详细一些?
然后天线的阻抗怎么确定?天线与地平面的关系会影响天线效果，这个影响怎么导入到原理图?

这个要找火烽了
呵呵，请火烽指导一下。

这个如何解决的呢?

loop antenna的阻抗在ADS里面直接看smith图就可以了吧，端口使用50Ω的

仿真给出的只是微带线的S参数，和电磁仿真不是一个概念

顶一下，等着看解决方法，也面临这样的疑惑，有源天线如何仿真。
