饼型天线的设计与思考

05-08

天线的指标要求多种多样,天线的体积要求多种多样,天线的外观要求多种多样,这给天线研发人员提出了更高要求。

如果研制出体积小、性能好、稳定性强的产品是每一位研发人员的追求。

之前,遇到过天线的高度要求低,低到最低频点的十分之一高度,粗细是最低频点的二分之一以内,这个指标难住我将近一个月时间。经过一个月的学习、交流,现在有了一定的心得。此种天线的难点在于如何在很低高度上实现垂直线极化。

天线指标如下:

2.4GHz频段、全向、高度为最低频点的十二分之一波长、垂直线极化、单极化、增益在1-3dBi左右。

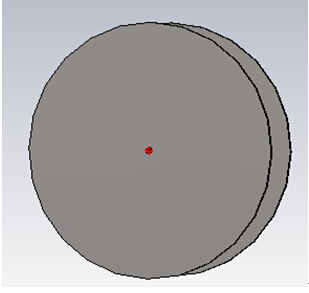

图一  天线模型图

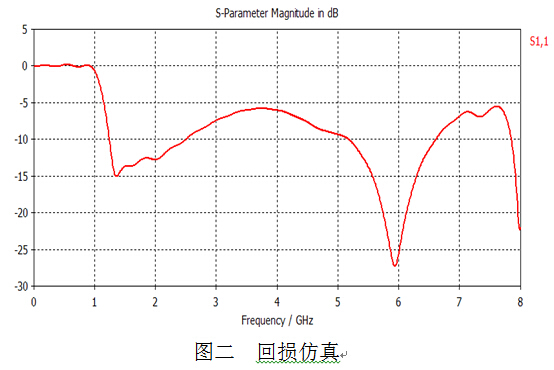

图二 回损仿真

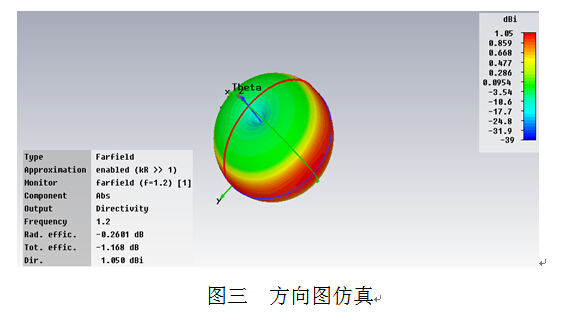

图三 方向图仿真



现在的模型高2CM,没错是2CM(最低频点的十二分之一波长);直径90MM,没错是90MM。(最低频点的三分之一波长)



此模型加工成实物后,进行了实测验证,与仿真结果吻合很好,说明此模型的正确。

此模型的思路说明,只要思路正确,多多交流,多多学习,天线是OK的。



由于某种原因吧,我只能先说这些了,以后在慢慢公开,我不在原单位了,也开始了打工生涯,请各位谅解哦。


先学习一下       以后有问题向大神请教

很好啊。带宽也很宽。

顶一下东北哥

大神,现在可以慢慢公开了吗,好好奇哎

确实得慢慢公开啊。频段不是我们可以用的

楼上需要什么频段的呢?

不错,频带挺宽的
