超材天线系列(二)
05-08
书接上文:
由于要验证超材的做用,那么就是先设计一种天线。考虑到超材的作用,本人设计的天线是一种双向辐射型天线,这样的目的是把超材放在天线的一面,看另一面的方向图变化及其它相关参数的变化。
由于是双向天线考虑到这种天线利用耦合馈电比较好,同时又有可缩比性及可操作性,确定用缝隙耦合类天线。在考虑到实测及与现有系统配合工作,天线工作频点设计在WIFI频段。电子模型见附件,模型利用的仿真软件是CST2010版,XP操作系统。天线大小:160*90*1.6,单位:MM.

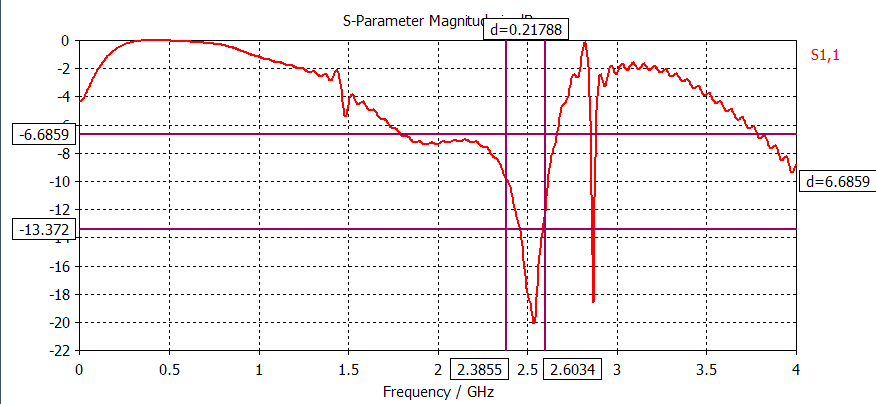

图一 回损仿真
图二 2.4G处方向图仿真
图三 2.5G处方向图仿真
图四 实物照片
通过仿真的数据观察此天线达到了预期效果。经过实际测试,和仿真差不多,至少说在相应频点内,和仿真几乎一样。
找一台WIFI机,拆掉原装天线,换上述天线,通信效果良好。
下一步要做的工作就是和超材相互配合了。
预知后事如何,在听下回分解。
沙发沙发,第一次听说左手材料,不知道能不能应用到我现在用的天线上,持续关注
请问楼上设计的双向辐射天线到底是什么天线类型?环天线吗?
实际增益是多少?patch antenna 6dBi+array 3dBi是否也是能达到同样效果?
就是双环PCB天线,现在不加超材时能达到7DBI
