之六：次同步信号详细分析

2.协议篇（次同步信号）
以下资料均来源于3GPP 36系列协议。
（36.211）

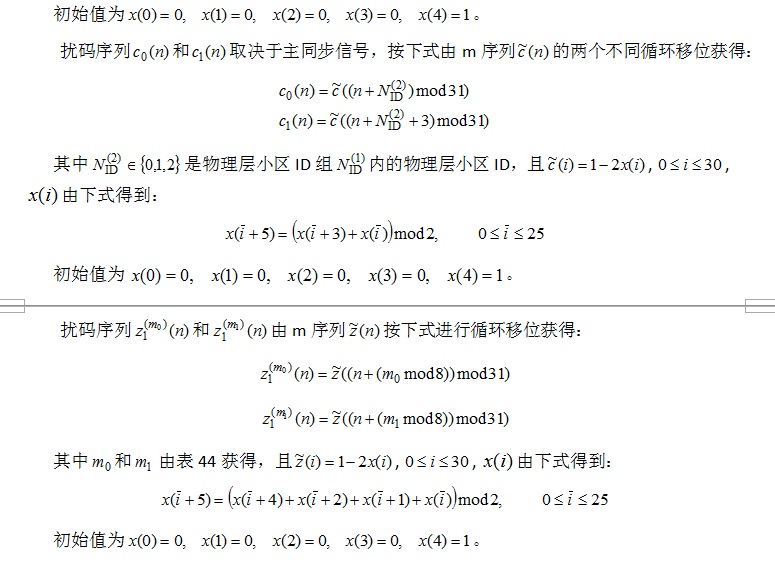

次同步信号的序列是由两个长度为31的二进制序列交织级联产生。级联的序列使用扰码序列进行加扰，其中扰码序列由主同步信号给出。

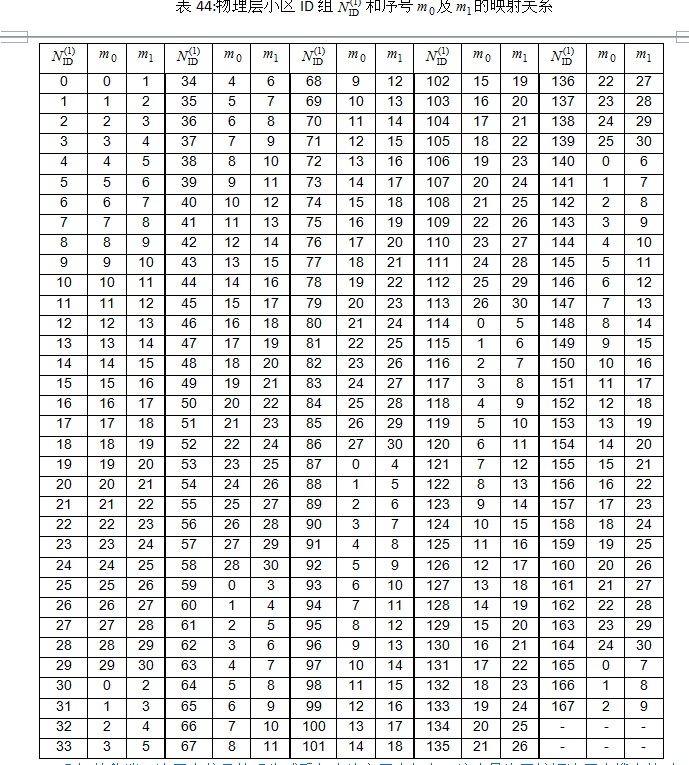

两个长度为31的序列组合按下式定义了子帧0和子帧5之间不同的次同步信号：

?加菲乱谈：次同步信号的码生成看起来比主同步复杂，这也是为了缩短次同步搜索的时间。这个是编码理论里面的一种码，所以在搜索次同步号的时候，只要乘乘加加的就好了。如果谁用穷举搜索方法，那么就是该打了。具体也是算法问题，老衲不多说。
所以，3GPP里面还是有能人的。
序列到资源单元的映射取决于帧结构。帧结构类型1的一个子帧中，主同步信号和次同步信号使用相同的天线端口。

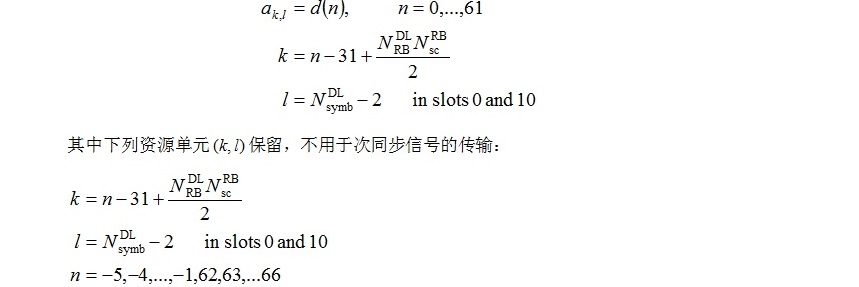

序列按下式映射到资源单元：

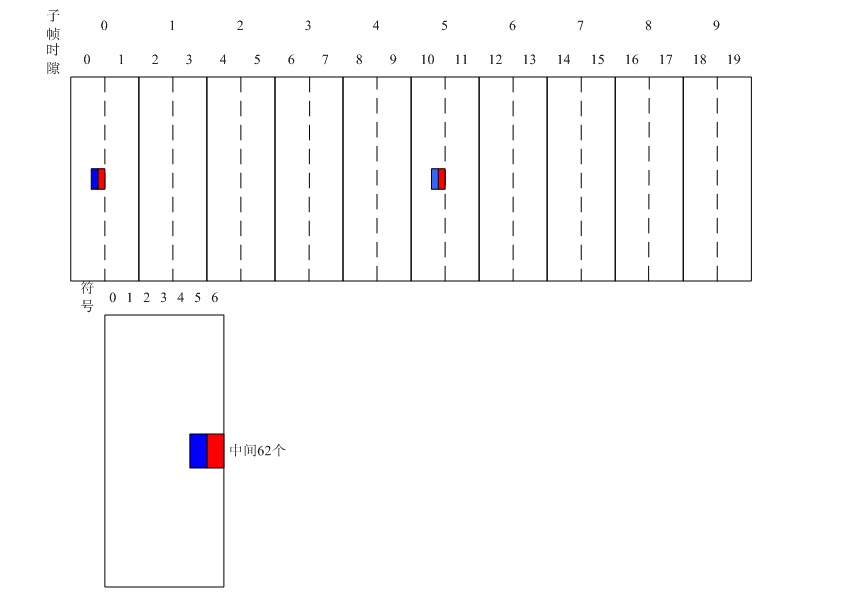

?加菲乱谈：次同步信号的位置如下图

可以看到，前后两个次同步的序列是不同的，也就是说次同步是10 ms的周期。在主同步的基础上，获得次同步，就得到了10ms/无线帧的同步。
两个符号连在一起，可以认为它们的信道一致，方便相干检测。这又是算法的要求。
序列到资源单元的映射取决于帧结构。帧结构类型2的一个半帧中，主同步信号和次同步信号使用相同的天线端口。

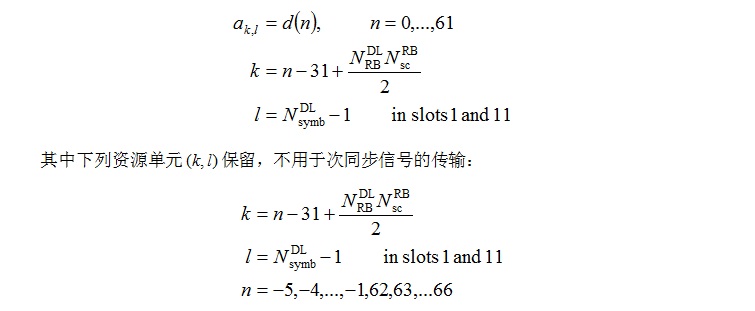

序列按下式映射到资源单元：

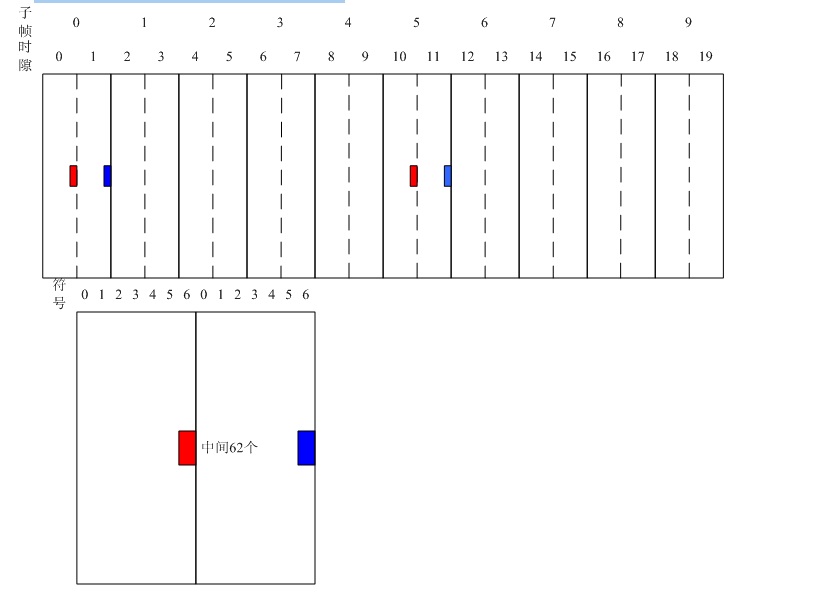

?加菲乱谈：次同步信号的位置如下图

可以看到，前后两个次同步的序列是不同的，也就是说次同步是10 ms的周期。在主同步的基础上，获得次同步，就得到了10ms/无线帧的同步。
两个符号的时间间隔相对FDD，相干检测的假设在高速情况下可能不成了。这也是算法的要求。

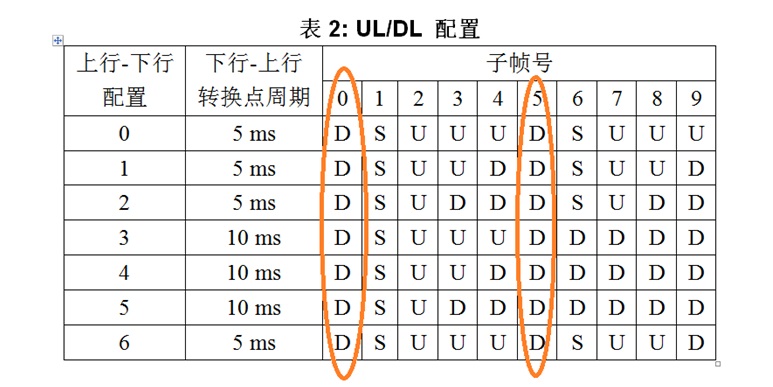

看起来TDD就甘愿吃亏?非也非也，这是前面说的下行子帧的限制，看看全部上下行配置，只有第一子帧是必然下行的。在这一个子帧里面，要安排全部下行公共信道。于是乎，PBCH把次同步信号挤出来了。

与非网加菲原创，谢绝转载。
