关于功放管潜在不稳定的输入输出匹配问题
05-08
各位大师,有的功放管在设计的频带内潜在不稳定,比如CREE的40010F GaN就是一例,那么在稳定性扫描的时候,肯定要加稳定措施,假如我是在输入端加并联的RC,从而达到了绝对稳定。但是有一个问题就是,我在后续仿真的时候,首先要进行的是loadpull和sourcepull,这个时候要把我之前的并联RC加上吗,意思就是把并联的RC当做功放管的一部分进行整体的负载牵引?还是不需要加,直接牵引出最佳的源和负载阻抗,然后在输入输出匹配的时候加上并联的RC网络?我之前设计过是在loadpull和sourcepull的时候就把并联RC加上,现在有点疑问,不知道是该在什么过程加上最好?
希望大家踊跃讨论!

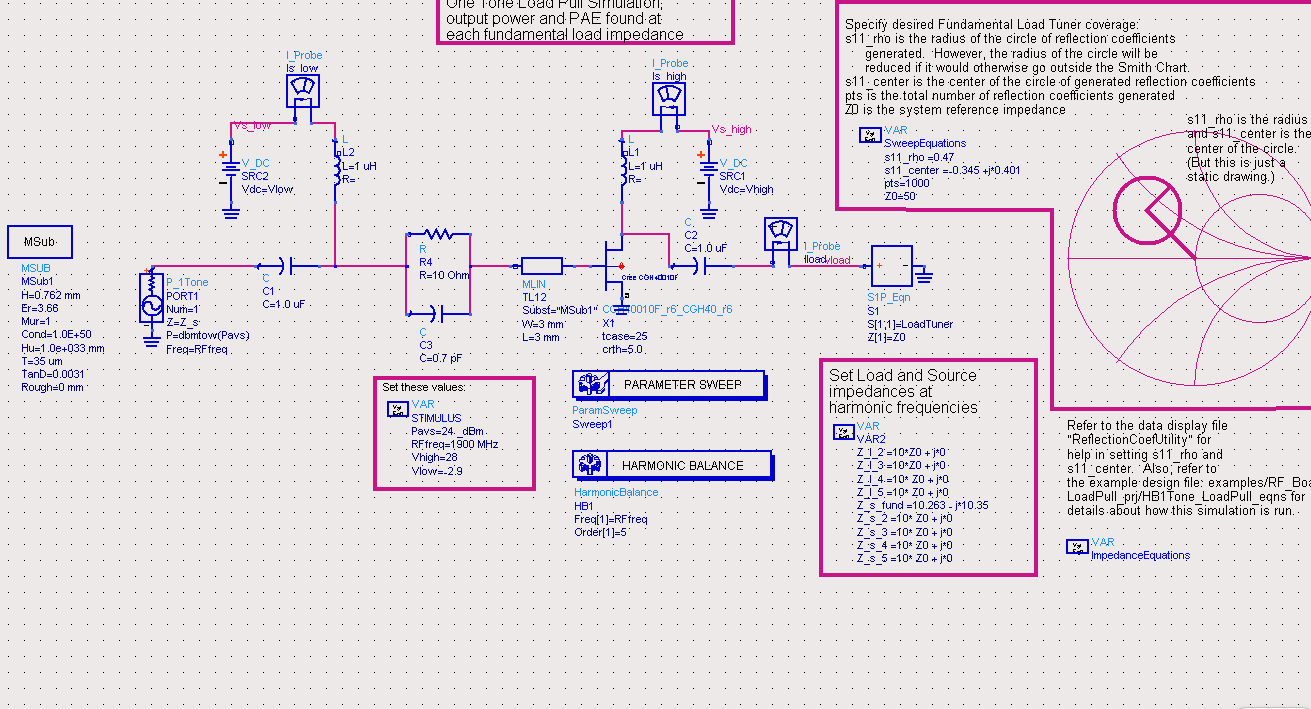

RC当做功放管的一部分也就是下图表示的意思
希望大家踊跃讨论!
RC当做功放管的一部分也就是下图表示的意思
先抢个沙发,希望大家积极讨论
loadpull时候就得加上了
loadpull时候就得加上了
加上之后发现效率下降很多
怎么都没人讨论啊,
这个最好加上的。至于加上之后效率降低的问题也是很正常的。可以考虑调整偏置电路
多谢分享,
