关于HFSS-antenna-designkit设计平面螺旋天线问题

05-08
请问下 一般平面螺旋天线都是有介质层的吧?为什么用 HFSS-antenna-designkit 设计的平面螺旋天线不显示介质层?我在materials-substrate中也输入了介质层的参数!希望大神给点建议


按照ADK里面平面螺旋天线设计的模型是没有介质的。
另外存在的介质可以作为天线的支撑,如果需要介质,仿真需加入介质仿真。

按照ADK里面平面螺旋天线设计的模型是没有介质的。
另外存在的介质可以作为天线的支撑,如果需要介质,仿真需加入介质仿真。
首先感谢您的回复让我明白了一些东西但是还有点疑问需要麻烦您帮忙解答下
1 那为什么在使用designkit的时候在上边的material-substrates 中可以设置呢?那这个设置是什么作用呢?
2 还有在designkit自动建立的模型中有一个比Airbox小的空气盒子叫virtual radiation ,请问这个虚拟辐射有什么作用呢?
3 在仿真时需要自己加入介质仿真,加入介质后对模型的建立有没有影响呢?


按照ADK里面平面螺旋天线设计的模型是没有介质的。
另外存在的介质可以作为天线的支撑,如果需要介质,仿真需加入介质仿真。

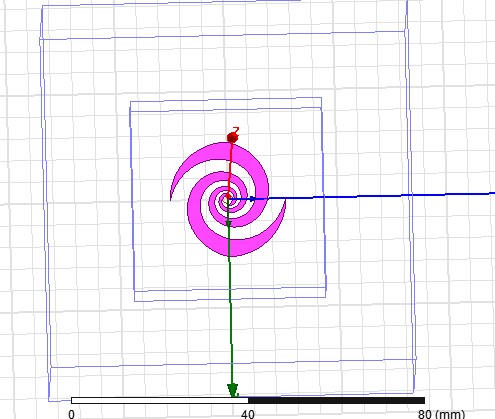

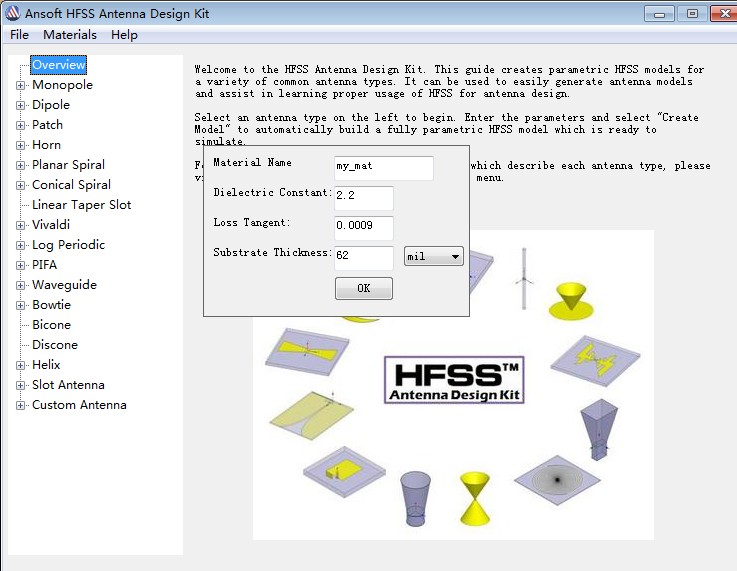

输入介质的操作如图

1.ADK的介质板设置是总的设置,如果你不设置,就是默认设置。但是模型里没有介质,也可以不设置。
2.virtual radiation也可以说虚拟空气盒子的设置是为了优化网格划分,提高计算精度。一般设置为十分之一波长。
3.说过了,加入介质有一定的影响。仿真看看。

1.ADK的介质板设置是总的设置,如果你不设置,就是默认设置。但是模型里没有介质,也可以不设置。
2.virtual radiation也可以说虚拟空气盒子的设置是为了优化网格划分,提高计算精度。一般设置为十分之一波长。
3.说过了,加入介质有一定的影响。仿真看看。
谢谢您的细心解释 ,十分感谢
