关于微带天线S11参数曲线和阻抗匹配,HFSS仿真
05-08
谢谢大家的帮助!
GPS用1.57542GHz微带贴片方形天线

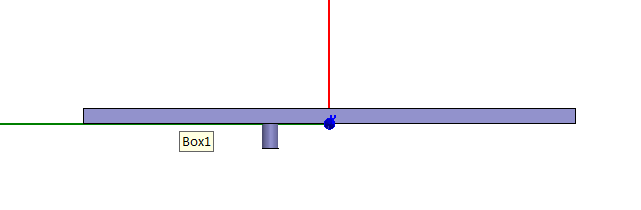

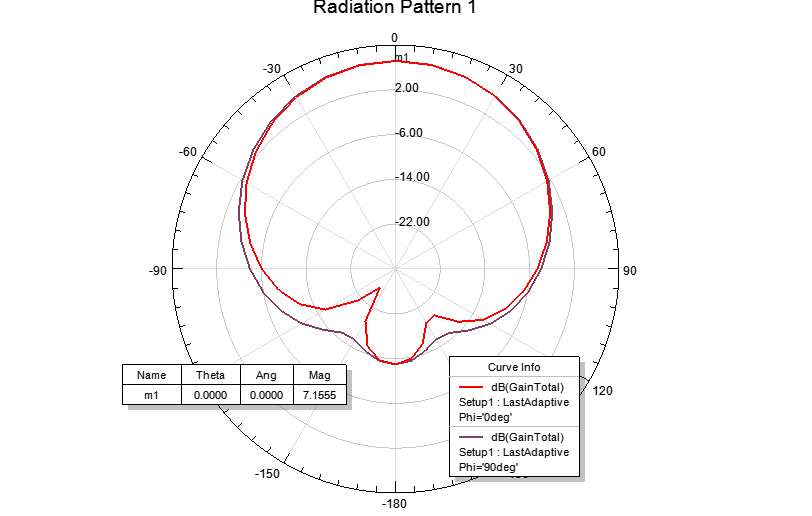

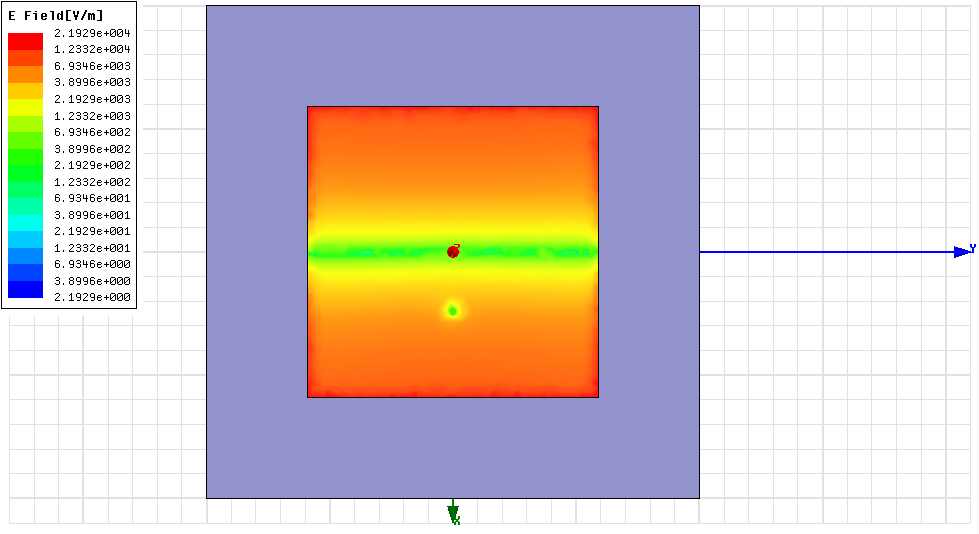

HFSS仿真图如下:
GPS用1.57542GHz微带贴片方形天线
HFSS仿真图如下:

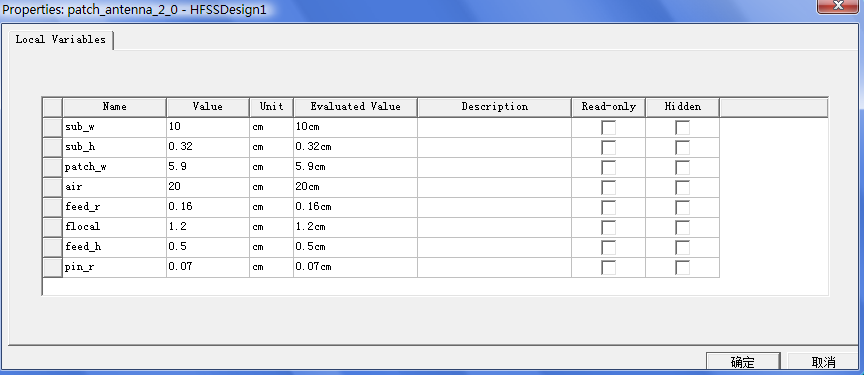

Er=2.33;sub_h=0.32cm;patch_w=5.9cm;馈电点位置距中心0.91cm。

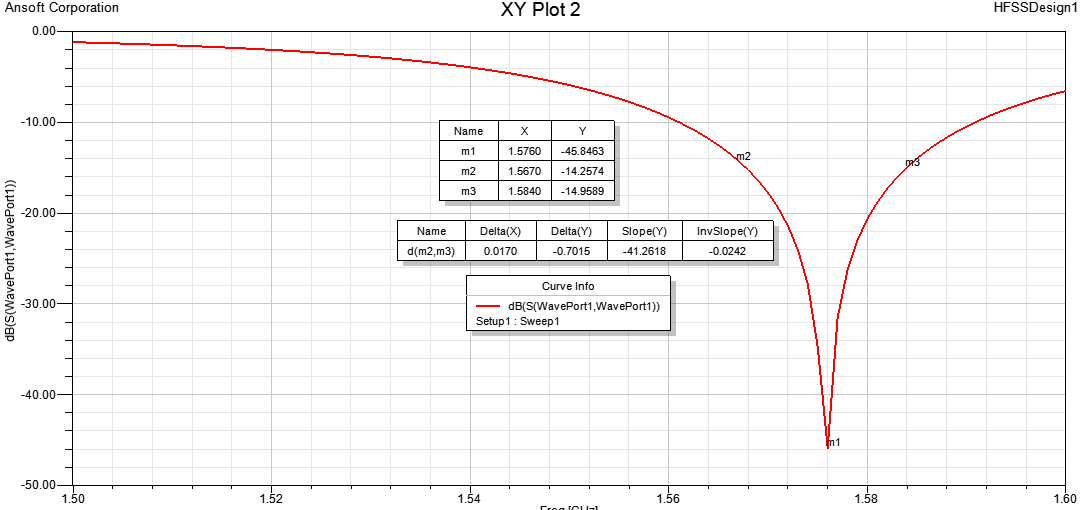

想请问大家阻抗匹配如何影响带宽的(带宽要15dB以下左右15MHz,共30MHz)?
如果S11参数最低点不够低应该调整那些参数呢?

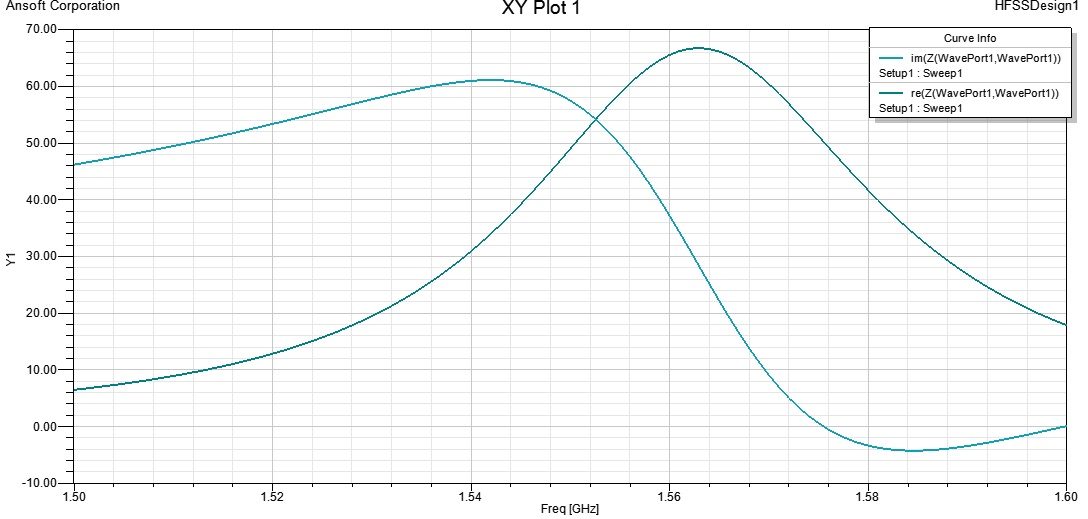

我的阻抗匹配的如何呢?

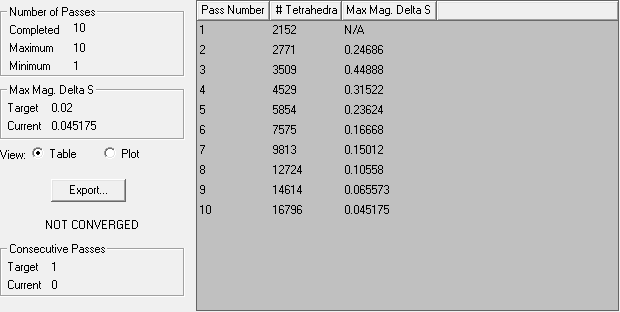

另外,由于仿真比较慢,设置最大迭代次数为10,一般算到精度0.03~0.04,这样的精度可以吗?
非常感谢大家的帮助!辛苦大家,帮忙看看!
板子厚一点,介电常数高一点这些都可以影响带宽,(你的是线极化的天线吗?)
如果你给的那几个参数都是固定的,匹配你可以重点调试馈电位置了;
仿真的结果有没有参考价值,你可以看看它的收敛程度,是不是慢慢收敛与你规定的值,如果是,加大迭代次数和减小精度都可以使仿真更精确了,不过就是会变慢。
板子厚一点,介电常数高一点这些都可以影响带宽,(你的是线极化的天线吗?)
如果你给的那几个参数都是固定的,匹配你可以重点调试馈电位置了;
仿真的结果有没有参考价值,你可以看看它的收敛程度,是不是慢慢收敛与你规定的值,如果是,加大迭代次数和减小精度都可以使仿真更精确了,不过就是会变慢。
回去试试,谢谢了,
看看 哈
