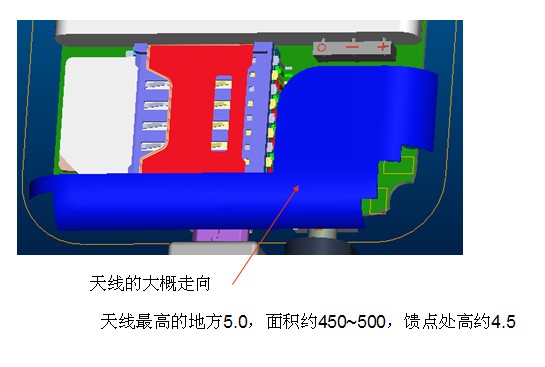

下图的手机天线会怎么样，高手看看
风险大，射频会干扰SIM造成掉线，会干扰MIC。

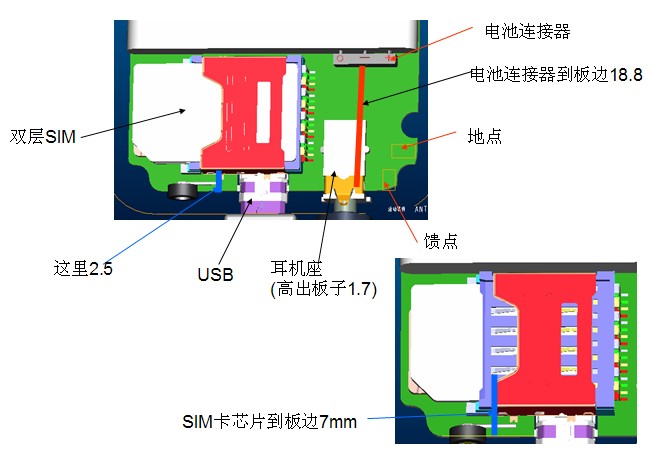

天线区域有SIM卡槽和耳机口和USB，天线高度不够，造成天线带宽不够，功率出不来的。
850 TRP22~25 TIS -100
900 TRP25~23 TIS -100
DCS TRP 24~25 TIS -101
PCS TRP 25~22 TIS -100
大概估计是这个性能。

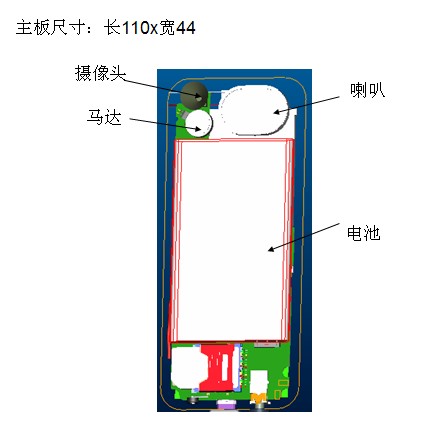

为什么不把天线做喇叭上面去呢?
天线怎么样不知道.SIM掉卡的几率绝对大.
有没有人帮忙啊。
一看这手机就具有浓烈的华强北特色
就按蓝色的支架铺块铜皮，问题就解决了
这个手机多厚呀?
你这天线这样，性能能好吗?
这个手机多厚呀?
你这天线这样，性能能好吗?
天线怎么样，要看设计的水平了
。
离SIM卡这么近，担心有干扰
几个字形容 S B 的方案布局。
双频就不能实现，四频也就死频了
耳机插座在天线底下，天线对音频的干扰会比较麻烦。 SIM 离天线这么近，而且还没有屏蔽，可能会有手机通话经常掉线的问题。
这个布局，准备歇菜吧，潜在的风险很大啊
双频没问题，EGSM应该可以达到26dBm，DCS可以达到25dBm，，如果做4频几乎不可能
你们没在硬件参与的吗?》IO口、耳机座都在下面。SIM卡放那么近，怎么不直接放天线底下?
SIM卡座，耳机座都会受干扰，可能会出现通话掉线，耳机电流声等等一系列问题。
SIM卡座，耳机座都会受干扰，可能会出现通话掉线，耳机电流声等等一系列问题。
你这个堆叠搞的啥子噢，四频比较悬。MIC移到边上去，不要放到天线下边，不然会有电流声。下面的USB这些按道理也要移开，不过估计你们的客户都把ID卡死了。SIM卡座也在天线下方怕有干扰噢。做PIFA+寄生3馈电结构吧，板子下面能净空就净空吧。难点在低频带宽。好一段时间没做天线了，希望回答对你有用
感觉天线这块儿略拥挤啊
风险大，射频会干扰SIM造成掉线，会干扰MIC。
天线区域有SIM卡槽和耳机口和USB，天线高度不够，造成天线带宽不够，功率出不来的。
850 TRP22~25 TIS -100
900 TRP25~23 TIS -100
DCS TRP 24~25 TIS -101
PCS TRP 25~22 TIS -100
大概估计是这个性能。
为什么不把天线做喇叭上面去呢?
围观，围观，
这个设计绝对的有问题，可能会导致卡注册不上什么的
信号弱会掉卡，耳机电流声。我们的项目有碰到过这样的问题
看看，不说话~~
新手，路过
双频差不多，三频四频还是歇了吧
SIM卡掉卡是必然，整机的接收灵敏度超低
堆叠必须重新来
山寨机中的战斗机。天线和卡应该有点距离吧
有难度,效率能不能出来是一方面, 干扰也要解决.
低频26-27dBm,高频24-25dBm,是这个天线环境的双频数据。
进来学习下！
天线做在喇叭那边，处理一下喇叭的接地和绞线连接方式，预留串位。应该会好些！
是OTA的数据么?感到有些意外（还能做这么高）！
过来，学习吸取经验··
应该是可以调试出这个结果（chamber ）
大罗金仙来了也没救啊。
大罗金仙来了也没救啊。
给2万，我给你解决这个问题，
850 TRP大于24.5 TIS-102
900 TRP》26 TIS -102
DCS TRP 24~25 TIS -102
PCS TRP 24~26 TIS -102
