如何减小苹果背夹对iphone信号的影响
05-08
如图是一个苹果背夹，iphone装入背夹后，苹果要求需要测试WCDMA网的信号，不能对手机信号衰减太大，如band1和band2的TRP衰减不能超过5.5dB; band5和band8不能超过9dB;但我现在测试时发现band1和band2衰减了差不多6dB;band8衰减了12dB,band5衰减了8dB(正常）；请问一下，有什么办法可以减少背夹对iphone这TRP的影响呢?主要是在band8.

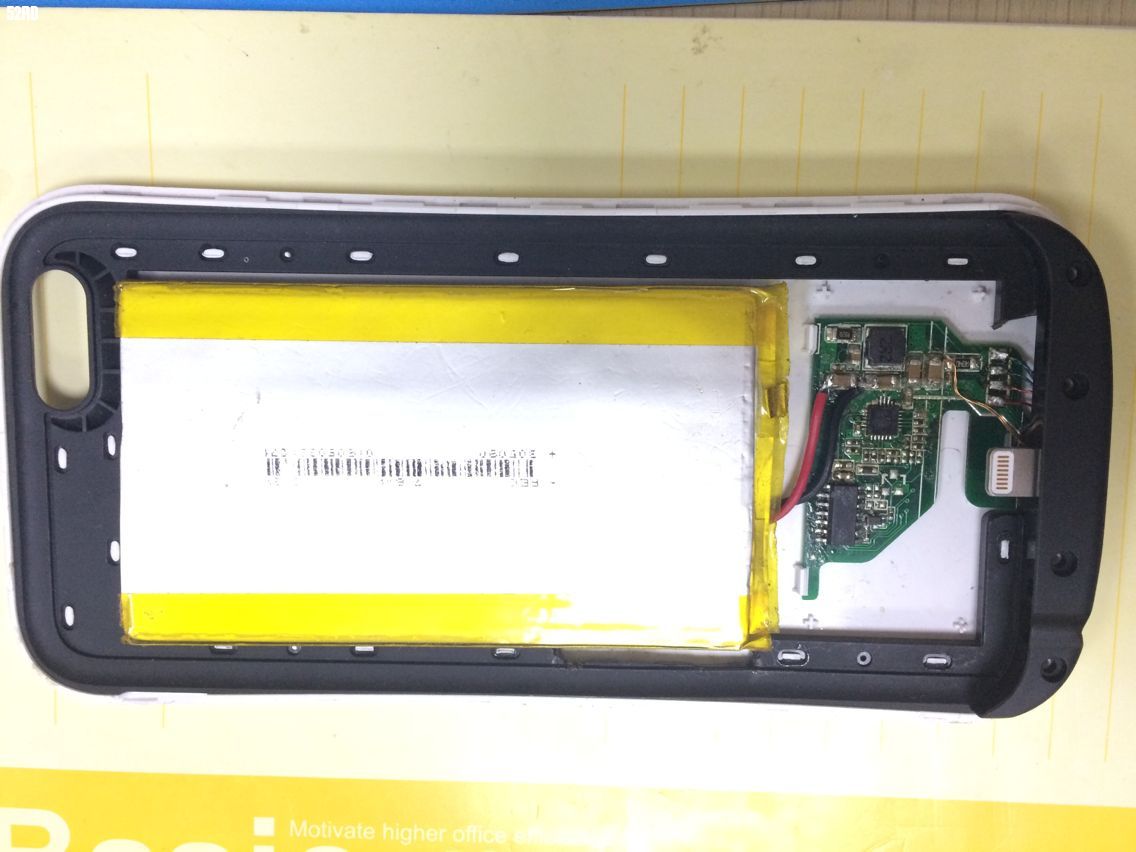

苹果背夹内部连接图
苹果背夹与iphone对比图
苹果背夹组装后图
对于这种情况，好像不是光把pcb板避开iphone天线区就能解决，因为苹果头所连接的电路有影响到了iphone的天线了。
背夹是什么，就是一个保护壳吗?
是一个能给iphone充电和保护壳，通过电池放电给手机充电的，里面就是ＤＣ-ＤＣ电路。
iphone7主天线在底部，本身USB对主天线就有影响，你这再插个接头进去肯定频率都偏了，重新调吧。
嗯，那影响确实会蛮大的哦。
你说得很对，当苹果头插进入iphone后，影响非常大；能否给我具体讲一下，有什么办法可以去改善这影响呢?
测试TRP时，DC-DC电路是没有工作的（也就是背夹内部电池没有放电给iphone充电）；虽然没有工作，但影响还是很大。
做这个东西的意义?
可以当作手机保护壳，又可以给手机充电，非常适合商务人，不像移动电源，还要连接一根usb线才能给手机充电。
顶一个！
苹果手机不是上下天线自适应切换的嘛
苹果的主天线好像是在下面，所以背夹所连接的电路就对苹果的3G频段的信号影响非常大。
苹果貌似没有DPDT
插USB+额外的PCB和电池靠近天线，要不就把这种状态当成默认环境重新调试天线
苹果头所连接的电路插入手机后，对手机的信号影响非常大，但苹果手机的天线是在手机内部，我们不可能去动手机内部的天线吧?只能想办法改我们的产品。
继续顶起
这个确实不好弄，有没有大神发表意见啊
天线区域避让，看看能不能改善。上部我看是有净空的呀，按道理下差会切换到上面的去
