金属边框缝隙耦合式天线-LTE
最近完成一个项目金属中框的天线设计与研发，天线调试频率为：GSM900/1800/1900/TD/LTE38 39 40

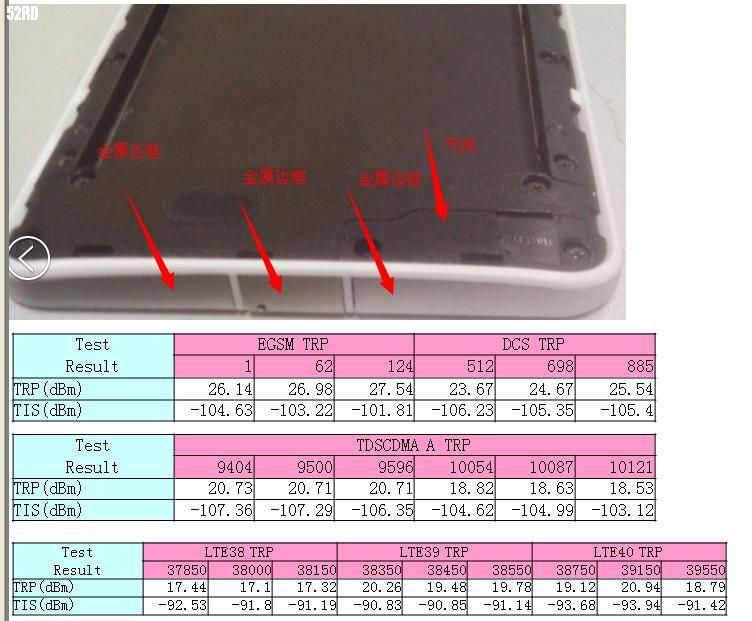

上图展示一下：

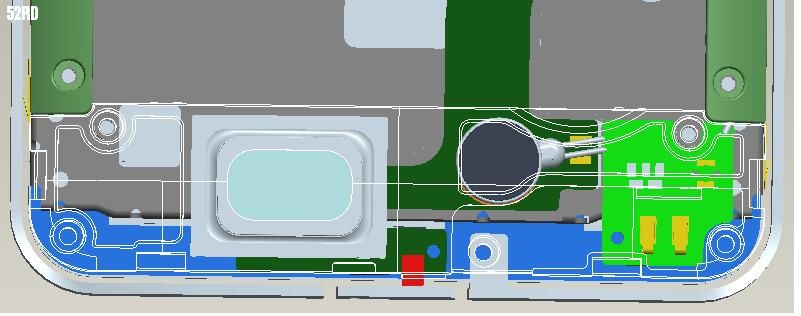

更新一个透视图
山寨华为的D2吧，外形。
漂亮，要是再详细点就好了
Good，虽然有些参数不是很漂亮！
数据不错，不过感觉断口有点难看呀
背盖?
金属边框一直比较难做啊，你的金属边框是怎么连接的，连接的金属边框（天线辐射部分）长度是多少，还有侧边的金属边框一定要接地充分，是如何保证的啊?。
The same problem
还好
效果还不错
加油！
就断了下面两口?上面部分一直连着的?
同上问题?
希望高手多讨论和分享一下经验，新人来学习了。
很不错了，但是不知是怎么处理的。
小编展示不全面，麻烦可否告知，中间调试过程中有没有改过A壳模具，改过几次，另内部结构环境如何，而且数据不全面，能否把苹果图也附带上去~
貌似从数据来看很不错...
很不错的数据
一直想学习这个
小编，这手机怎么这么像华为D2?
路过，学习！
金属边框天线，跟LDS天线异曲同工，都是将天线做到外壳上。为什么大伙都觉得金属边框比较好?优势在哪里?
金属壳 外观漂亮啊 ！
步步高的。
我觉得金属边框 实质就是边框是天线的一部分 最大程度减弱 金属对天线辐射信号的吸收作用 如果周边一圈边框都接地或者不接地，那么高频 tis 会非常差
是的，喜欢金属边框天线，就去研发吧
数据不错，不过感觉断口有点难看呀
小编可以深入给大家讲解一下吗?
小编能否讲解下内部环境，馈电位置以及回地位置。
这数据可以啊，小编可以详细点吗?
来学习一下
小编能详细说下嘛?这个断点看起来好难看啊。
数据不错，边框用的是馈角附近的那个吗，中间的那么短的金属边框做什么用的，求指教，谢谢！
天线形式是耦合的吗? 天线区域净空宽度多少? 断层离侧边的距离是多少?
金属边框的机器i做成这样的数据，很不错了，主要是能否复现，因为金属边框涉及到边款的接地以及接地位置等的影响。不过，很不错的数据。
数据好像还不错哦
求大神，稍微解释一下
GSM TIS 差了点，其他的性能都不错。
金属天线能做到这样的水平，很不错了
小编能详细点就好了！那些地方接地，锌合金模具怎么改的，改了多少次，还有尺寸等等
数据很不错啊
数据一般般吧，马达离天线这么近，首先评估就不到位，其它的看不出金属边框天线多长，怎么接地的。
