天线是IPEX接口，那么这个接口下面是要全部挖空吗，还是需要有地参考？
05-08

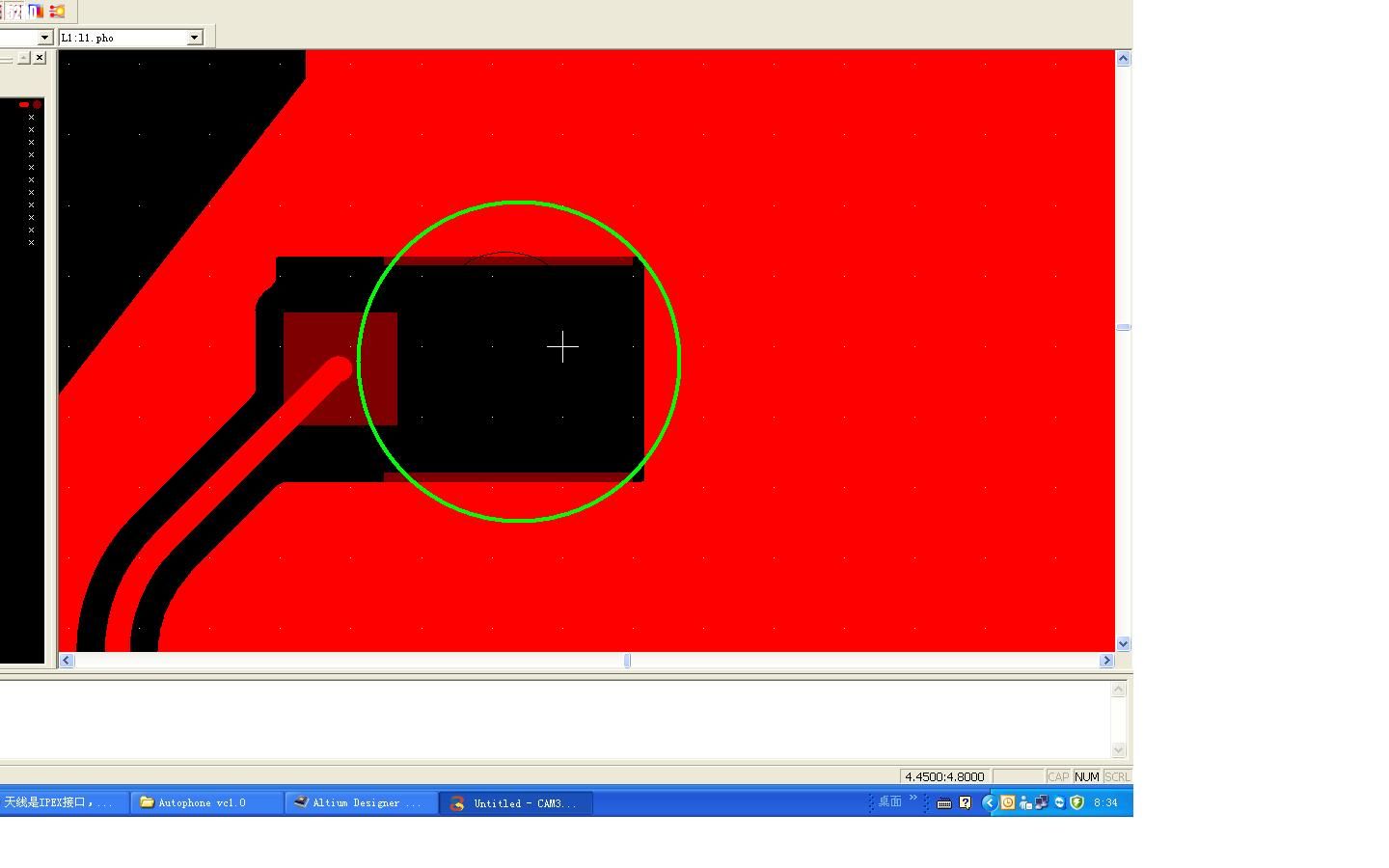

天线是IPEX接口，那么这个接口下面是要全部挖空吗，还是需要有地参考?
大焊盘相当于微带线宽度突然变宽，需要挖空地，增加与参考地层的厚度，保持50欧姆的特性阻抗。
不需要！按照测试座的封装来做就好了。
就是一个微带线转同轴线的，按照微带线的要求来做就可以了，可以适当在座子周围打些过孔
我看好多设计，圆圈下面都是挖空的
我之前有做过对比，挖空和不挖空阻抗有差异，挖空可能更好
顶7楼
5g最好全部挖空，不然插损会比较大
需要挖空。不然阻抗会改变！
