小白关于可调频手机天线的研究问题
05-08
RT，小白一枚，毕业论文是关于可调频手机天线。之前说可以从IEEE上找篇Paper，按照上面的模型进行模拟就行。现在教授又说要有自己的模型设计。
像图中描述的，天线支持GSM，DCS，PCS，UMTS和WLAN，可以通过pin-diode的导通状态来控制接地情况，从而实现频率可变。现在这条路走不通了，我想在现有天线的模型基础上稍加改变，在天线两部分之间添加PIN-Diode，以实现原有的频率可变。通过HFSS实验发现可行，不过当二极管导通时，天线支持频带为1.1GHz和1.9GHz。不知道问题出在什么地方，哪位大神可否给予解答。不胜感激。

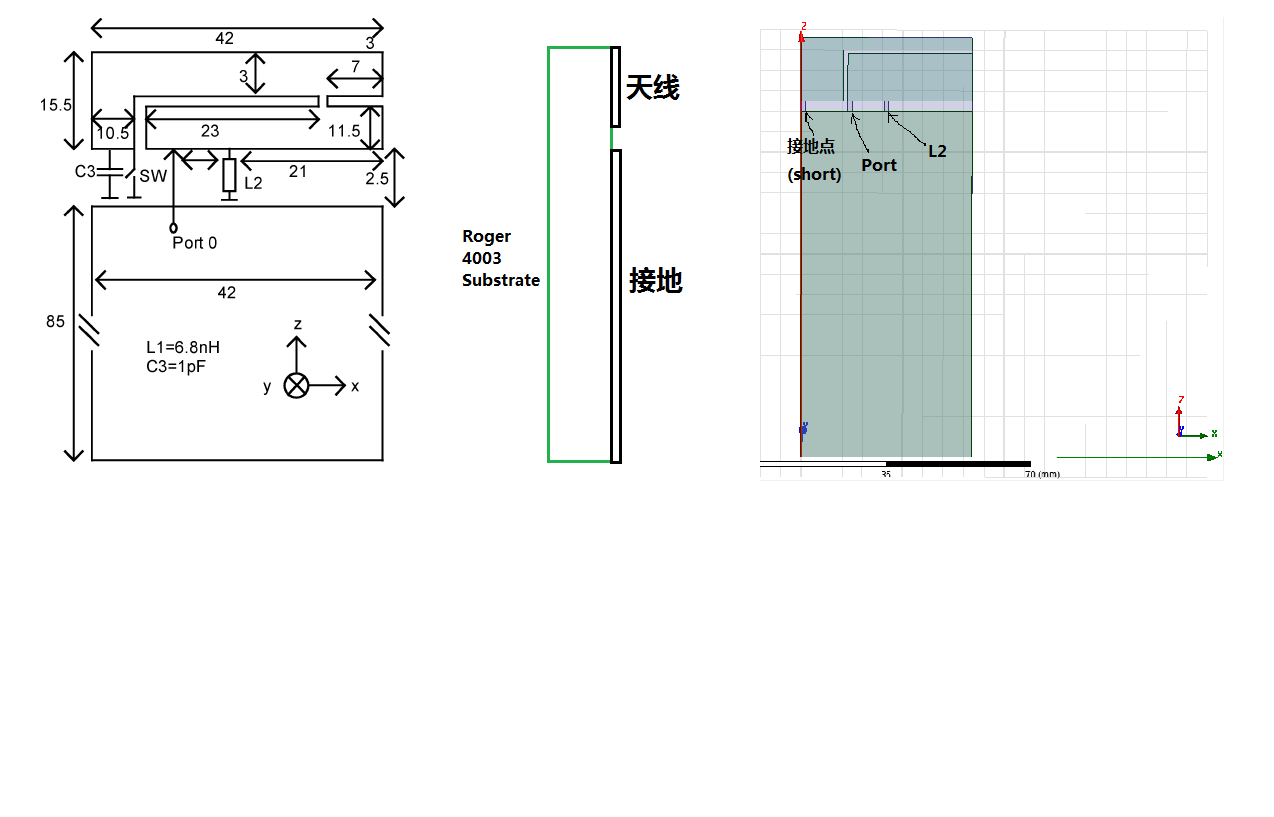

最左为天线设计图，中间为剖面图，最右为HFSS模型设计图。
PIN-Diode
pin二极管导通情况下（即实验中忽略二极管存在）回波损耗
移动pin-dido的位置或者是改变天线的长度
Pin-dido 是什么东东?
谢谢哈。我尝试了，但是发现pin-diode导通后天线只能接收一个频段的信号了。看来这个模型还是有问题。
