关于金属环天线两个天线共用一个地馈点的问题

05-08

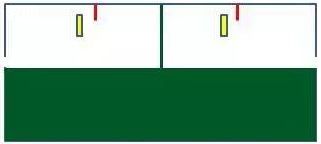

现有这样一种金属环天线设计方案：
若选择这样的断开方式，那么能否像图中那样将顶部的金属环做成两个天线（三合一和分集），共用中间的一个地馈点。请指教。

记得以前我大概试过这样的思路，貌似可以做出相应的谐振，但是谐波比较乱。因为另一部分的天线分支会产生谐振。

中间多几个接地点或加大接地面积。两组天线隔离会好。没有问题。

貌似是可行的。

厉害。

请问你有没有试过哇。

试过，但波形不太好

隔离度也不太好吧~~~

是的，特别是其频率重合部分

谢谢，顺便问下，你知道IPHONE5的顶部天线分集和三合一是这样设计的吗，还是其他方案?

这个不清楚的，网上有资料的

谢谢小编，谢谢

咋了。谢我干嘛~~

直接这样隔离度肯定差，最好是增加一个地，

上面已经有正确回复了。
加地即可，但仍有部分杂波，原因是左右互换
