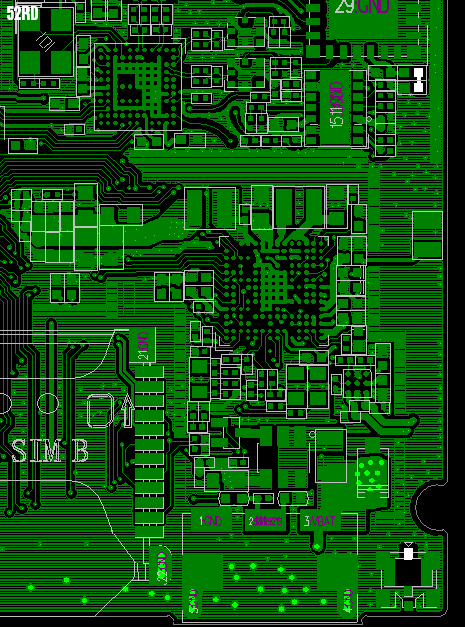

PA到ANT走线过长，影响RX灵敏度，怎么办？
DCS 灵敏度-107.5，PCS的-108，W2100只有-106。
如果从PA出来直接接射频线测试是OK的，都有-110。

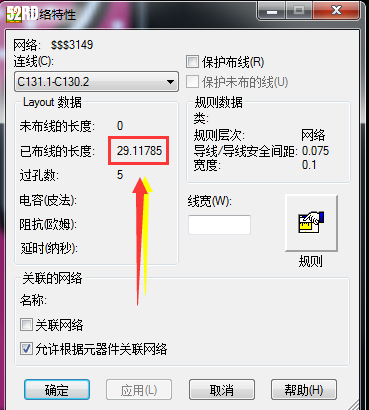

不知道30mm的ANT走线算不算长，是因为走线太长了还是因为阻抗没有控制好?

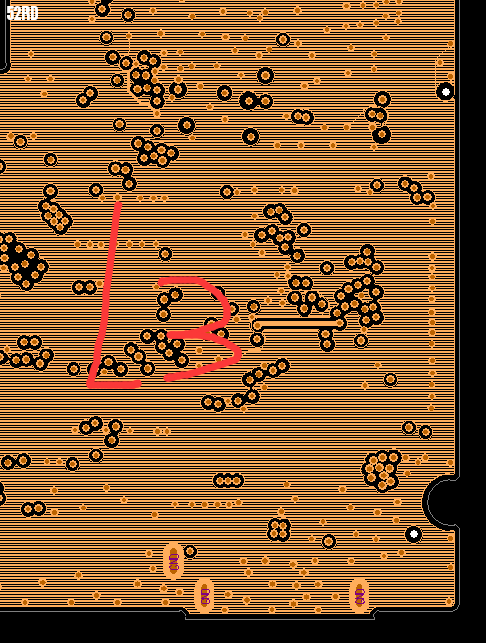

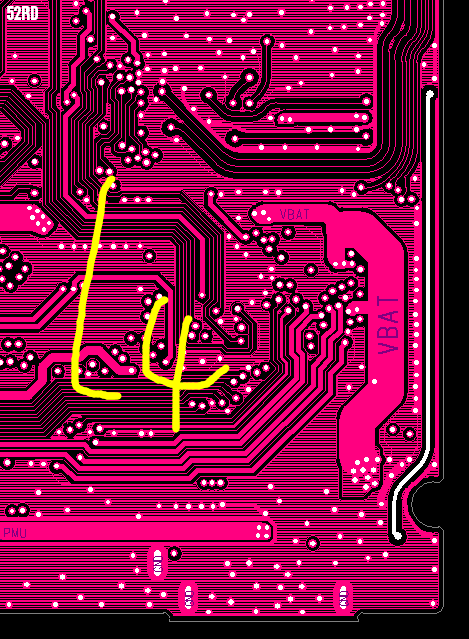

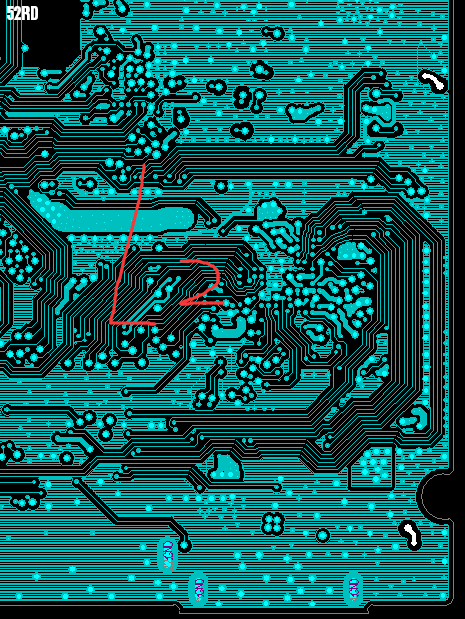

这段走线没有走表层，走的第4层（6层HDI-1 PCB，第三层主地）这种走线有没有可能通过调匹配调呢?
现在测试就是串上6.8nH电感比较好，其他值更差。
求高手指点！
感觉VBAT走线离ANT走线有点近哦。
试试在VBAT走线上并电容
不过中间有一排GND via，不知道能不能隔绝干扰
中间层阻抗就是不好控制，看看下一版是否有机会走表层吧
我out了?接受灵敏度和PA有啥关系哦，WCDMA的话就调试一下隔离度把，TD的话就看接收走线的损耗。
学习学习
这里的PA应该集成了开关，就是ASM，所以这段线是公共走线
没有说跟PA有关系，是说PA出来到天线馈点这段走线过长，影响了灵敏度！
上下、左右都有地的话，板厂应该能做出这个50欧姆的阻抗啊！坐等小编的调试结果或者大神的解答！
低频还可以，高频很差，插损大，调的话没什么作用
这几个对于走线比较敏感，如果是LTE的High Band效果更明显，线路上四个孔肯定会带来损耗，可以调试匹配电路来优化，但是灵敏度肯定达不到直接在ASM的ant端直接测试的性能了。
请问一下，这种不能走表层必须走内层的情况，是用盲埋孔 1-2 2-4 4-2 2-1好呢，还是用通孔1-4 4-1好一些?
没有试验过。感觉孔数量越少越好。
肯定盲埋孔啊
为什么呢?
因为我是从layout开始的 知道这个好
盲埋孔太多,不如一个通孔吧
应该是走线换层没有保护好的原因，看看换层的过孔周边有没有地的保护。

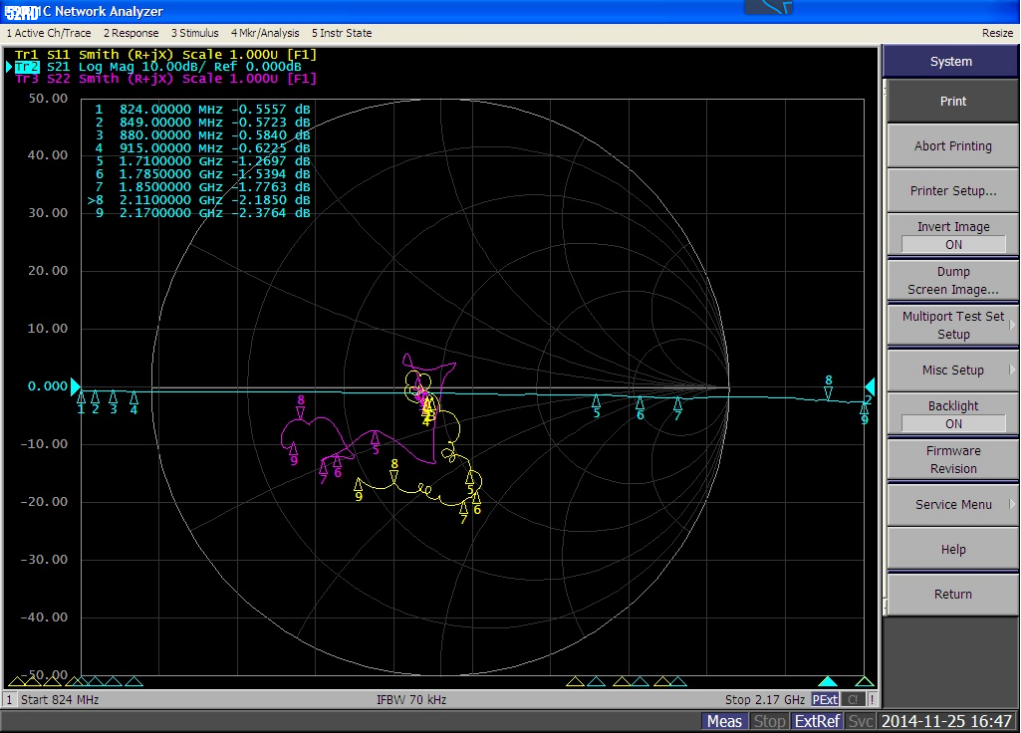

1. 走线太长，在2GHz的插损达到2dB
2. 在2GHz的驻波过大，目测在3左右，对于RX的matching有一定的影响。
11111111111111111111111111111111111111111111
线损和驻波比能否通过调匹配来调好?
一个孔有1db的衰减，你算下你有几个孔。实在要打孔，就打一个通孔吧
阻抗不匹配。射频线周边都用等间距的地包裹，在内层的话，邻层的gnd处理也要处理好，总之，RF线周边都要用GND来包裹。还有板边的GND太小了，需要大一些，并下一排的VIA。
RF接收部分，受到板子干扰的情况下，会导致灵敏度恶化，如果你要大致的摸下底，在上电工作的条件下，测试antenna到接收端这端通路的noise。
来围观学习的。
Eddddddddd
RF馈线尽量走表层，能不用过孔就不要用过孔，如果非用不可的话，尽量用肓孔，这样可以减少RF能量向其它层传递。
RF的馈线区域要净空，附近不要走其它任何信号线。
还有如果走线太长，一定要在馈线的前段和尾端加个π型网络，好调试阻抗。
我是做layout的，30mm应该不算长吧，公司有时候4层通孔功能机天线到PA都有80mm，阻抗线走第三或第二层都没出过问题。倒是可以想想怎么改变堆叠，好让阻抗线能做粗一点，
对于via孔，stub越长损耗越大
用TDR测一下阻抗
asm到天线座之间的预留pi匹配电路改串联电感替换为0 ohm电阻，不要问为什么，do it
来取点经验
1. PA到测试座的阻抗线在2G时，loss有2dB，建议先把公共端的阻抗调整回来，
能改layout的话，邻层挖地，参考隔层做阻抗，
2. W功率回退时，看下灵敏度有没改善，看是否有干扰，检测双工的GND，必要时可能还要修改双工的匹配。
本司代理UTC电源管理、中普微手机PA（可免费帮忙调试band 1 2 4 5 8）、SOLID STATE SYSTEM的memory和硅麦、Geil金邦的DDR3、卓胜微GPS LNA、凌通的无线充电方案欢迎咨询！QQ：3146162514
型号：
CUC5884：支持QUAD-BAND GSM/GPRS Multi-Mode Transmit Module
CUC5890：支持 QUAD-BAND GSM/GPRS/EDGE/TD-SCDMA/LTE Multi-Mode Transmit
CUC6401：支持WCDMA CELL 3X3 Power Amplifier Module (1920‐1980MHz)
CUC6402：支持 WCDMA CELL 3X3 Power Amplifier Module (1850‐1910MHz)
CUC6405：支持 WCDMA CELL 3X3 Power Amplifier Module (824‐849MHz)
CUC6408：支持WCDMA CELL 3X3 Power Amplifier Module (880‐915MHz)
CUC6458：支持CUC6458 Broadband Power Amplifier Module for
WCDMA/HSDPA/HSUPA/HSPA+(Bands Ⅰ,Ⅱ,Ⅴ,Ⅷ)
问题主要在于失匹了，将高频的匹配调到50ohm附近，低频比较好调，可以先不管。
这么长的走线尽量不能走表层，会被干扰。可以去掉相邻层，把走线走宽，可以减少走线上损耗。
打孔是正常的，虽然谁都想走表层，走线尽量短，但是这没办法。
调好匹配后，插损基本能控制在1db左右。
我觉得33#正解，你DCS、PCS灵敏度已经可以了，就是W2100有点问题，从你的Load图看主要是高频部分阻抗位置调的有问题，尽量收敛到50欧姆，这样看下灵敏度如何；
另外就是按照33#第2个建议进行TX对RX干扰排查实验做下，看是不是RX受干扰了。
再讨论下一步计划。
该PA可能是一个PAD，故Tx performance是OK的，但是Rx performance不一定是OK的，所以可能需要调Rx path的匹配电路。从Smith上的看，高频的应该显容性，所以串联一个电感，可以可以变好点。
右边板边的gnd 也不太好吧。
PA里边有开关?那前边也可以调吧。
好文章顶一下
像这样的孔最好是通孔，走内层阻抗不好控制，即使工艺好的板厂也难做到标准阻抗，走线过程又在内层不好匹配。又离电源线很近隔离不够。在电源线上加个电容试试，再做阻抗匹配。
线的损耗本来就是随着频率增加而增大的，这个没办法，调匹配也没有办法把损耗降下来的。
我的感觉肯定是TX把RX干扰到了。做好TX通路的屏蔽吧~
可以单独拿这块PCB版仿真一下信号完整性 或者就是2端口S参数，看看，看看怎么调整过孔或者线宽走线会端口匹配比较好。但损耗2dB是跑不了了。
TX power OK
Rx sensertivity不行
你调antenna switch出来到RF socket之间的common滤波匹配是不行的。
其实你应该查从PA的antenna switch到RX SAW之间的匹配
但是我建议是common匹配尽量照顾到RX，尽量做到较小衰减（先直通0欧姆），主要去调PA到RX SAW前端的滤波参数，等这里调好再看是否需要调common匹配，一般情况下common匹配影响PA输出衰减，也就是TX Power,但PA TX power输出可以有较大校准余地去弥补线路loss，而Rx sensertivity则对线损很敏感
好多高手！
这段线的插损是多少?
高频一两个DB的损耗吧，低频问题不大
路过。
好贴！赞
因为过孔的等效分布参数为并电容--串电感--并电容的模型，这里并电容的分布参数较小主要是串电感的分布参数，这个等效串电感的参数是和过孔的深度成正比，也就是过孔的深度越大等效的电感量越大。
同感,公共端走内层又走的比较长,是很容易出问题的.现在板子越来越薄,内层走线越做越细,很容易造成阻抗过大,我这刚因为这个改版,教训啊
要不拉根线测测看，比较下
最近刚看过criterion大神写的资料，里面提到了这个，具体的可以搜搜看
http://bbs.52rd.com/forum.php?mod=viewthread&tid=294943
高手，顶一下
