WCDM900功率分析

05-08

gsm900 的tpr 为29.3 30 29.5 为何WCDMA900 16.7 18 18
第一个点不应该是16.7啊，与gsm TRP不对应啊。哪里出了问题?

为什么要和GSM对应?WCDMA和GSM的功率本来就不一样

功率都不一样，硬件走线都不一样。

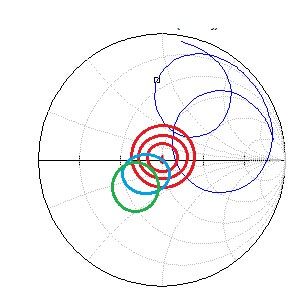

曾经我也遇到这个问题　也发出类似的疑问，因为我们都理想的认为所有的同轴线，微带线等的阻抗都是５０oHm,其实呢在实际的手机设计中，微带线　这些都不会是严格的５０oHM,同频段的的发射功率，GSM900TRP很好，但WCDMD B VIII　却很烂，这是为什么?因为　射频芯片的发射端的功率分布并没有很好的匹配，打个比方，假如GSM900最大功率是33DBM，WCDMA BVIII最大功率是24DBM，那么按正常的功率公布，这些功率分布应该严格的按照以SMITH CHART的中心为圆点的同心圆，功率分布从高到低向外慢慢展开（如下图的红色圈），最里的功率最高，但在真实的情况下并非如此，就如同蓝色（代表GSM900的发射功率等级是３０DBM左右）和绿色（代表WCDMA B VIII的发射功率等级是19DBM）的圈，这代表同频段的发射功率在相同的阻抗区间内，功率分布并不相同，这就是导致你所测出来的功率和理论相差很多的原因，

还不是很理解，不过谢谢了。这个跟PA的匹配有关吗?

我也想问一下，如果遇到这种情况，怎么办?是跟方案公司要求校准好，还是天线厂研发人员再去想办法。我是小白，请指教

好像实际情况就是这样子

这个可能是GSM PA和W PA对于天线阻抗牵引所带来的效果不同导致。可以尝试调试W 通路的PAload。

不是天线的原因，还是从load分析吧，TIS有没有吻合?
