PCB板天线跟陶瓷天线效率哪个高

05-08

一款GPS天线，用陶瓷天线效率是否比直接做在pcb板上效率低很多?

不一定，数情况而定

信息不够完整，只能按照常见的情况分析一下……

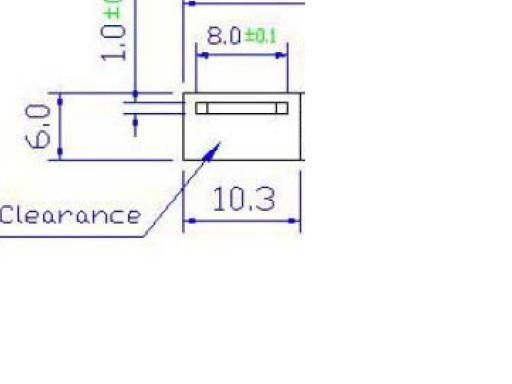

10mm*6mm 的净空区，假设净空区左右都没有地，也都是空的，使用 8mm*1mm 的陶瓷天线，这样的空间来说，陶瓷天线应该会比直接画在板子上来的好些，当然，前提是匹配都要调好。

有可能的，和设计有很大的关系！

视情况而定

还有极化的问题

路过看看再说

我看到的陶瓷天线下面全都净空了

请问，陶瓷天线最大的优点是什么，主要用在什么场合，很多人说比较贵，效果不太好?

这里的陶瓷天线应该都是默认为单极天线了，在这种情况下，陶瓷天线的最大优势大概就是可以节省空间了。空间足够的情况下，就用板载的，净空区不够的时候再考虑陶瓷天线。

GPS 陶瓷天线主要是节省PCB面积。图中长条形的和PCB的应该一样，都是线性极化的，效率嘛，差不了太多。
