请教一个问题，关于DDR的
05-08

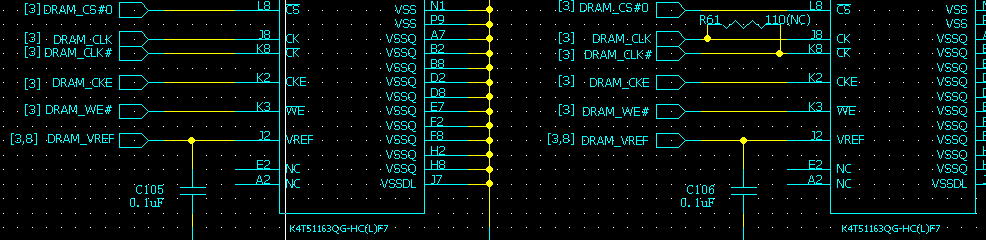

这是两个DDR的原理图，如右图为什么右边的那个差分时钟会用电阻连起而左边的不用，请教大家。一般不都是两个500并联的吗。
右边的电阻都NC了你还想咋样。
就是为了增加测试点吧?觉得不会真心要加电阻的
谢谢了，今天问了作者。如果是多块DDR的话要做差分端接，如果是单片DDR就不用电阻。
原理图中，这个匹配电阻最好预留，特别是多片DDR时，此外还需要注意此电阻的位置，与走线的长度也有很大的关系
学习中。
