求高手指教小弟关于这块板的4G

05-08

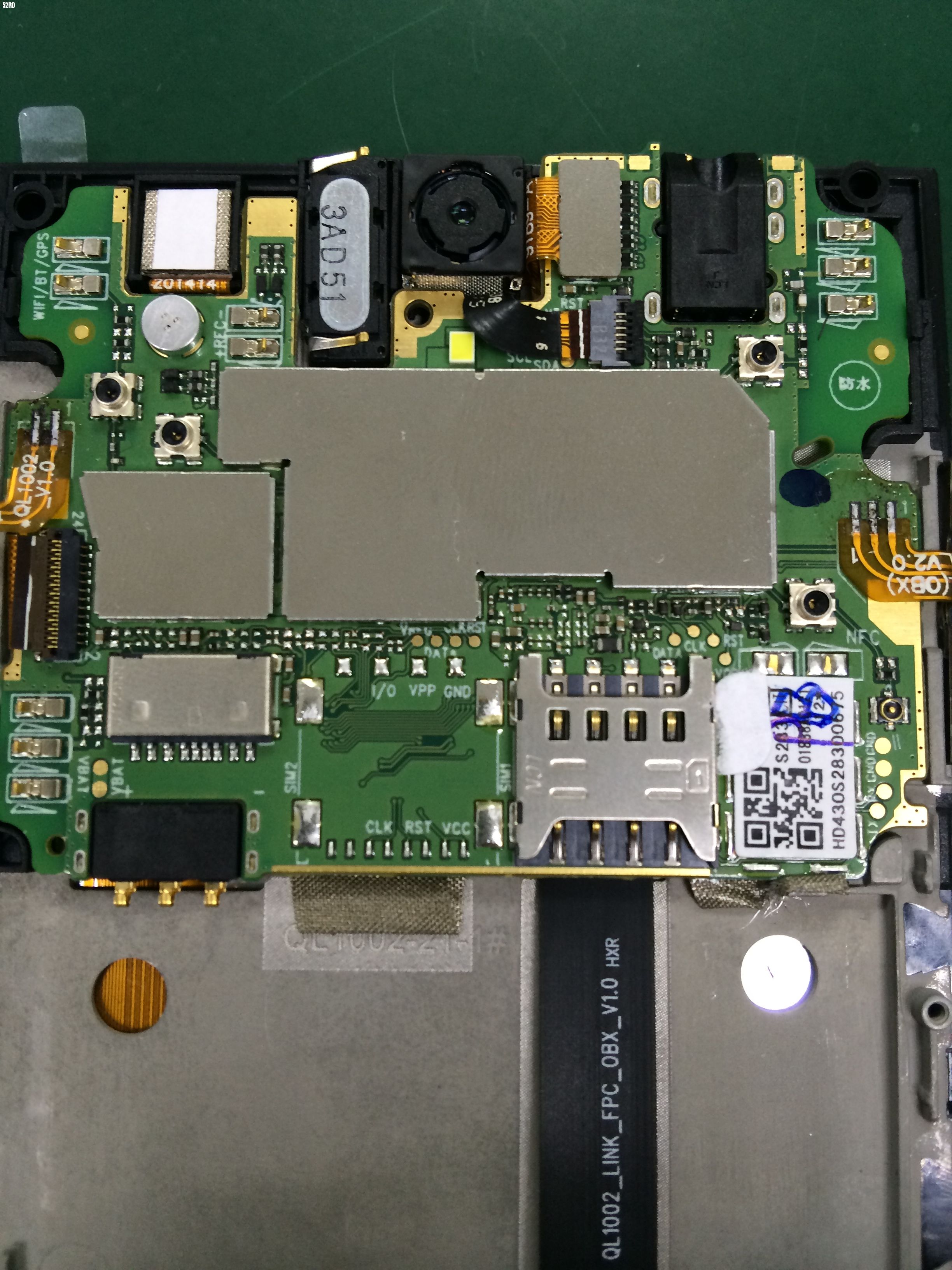

板子为华勤，S283。
右上为LTE 38.39.40 + TD-SCDMA~A/F

目前小弟怎么走线，都测的数据 TRP：38 也就15左右. TIS：-84 左右。
39 也就16~17. 未测
40 也就15~14 未测

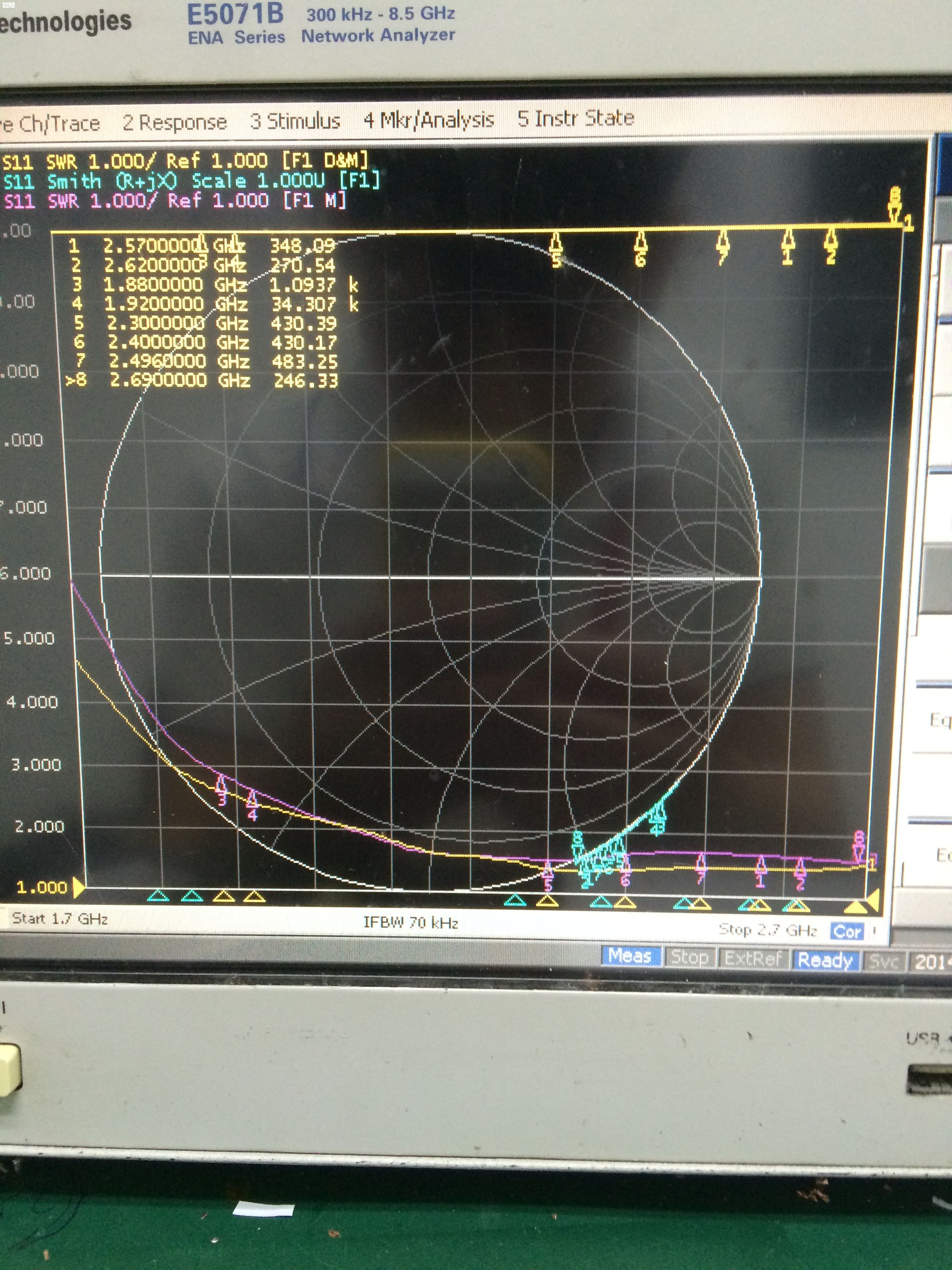

无源驻波为：红色黄色线数据差不多，现在小弟苦逼啊。小弟都不知道怎么调试了
求高手指教。

华勤S283

传导多少?测试的是5M，还是20M等?有无分集?

首先，不会做传导，，，之前有走别的线，TRP到过18，但是驻波图，没这好。其次，5M ?20M?是什么意思。小弟才开始调第一块LTE天线呢。求解释。有分集，，在板子的在左下侧那里

没人了?

4G 的巴伦滤波器，我在做 TDK 品牌 TFSZ06052460-3310A2 38，40， 41 频段，解决跟WIFI的干扰！

应该是让你传导下连cable看下传导功率和灵敏度，这样可以排除是不是辐射的问题，5M（hz），20M（hz）指的是带宽即代表速率。

镁合金的frame跟主板地接的不是很好的话，会对天线影响比较大的，貌似你的板子上接地都是用的导电布或者gasket压接，阻抗会比较高，可以把frame跟主板镀金区域表面氧化处处理下，让接地良好，对效率应该是有改善的。

哦哦。好吧

好的。好的。

右上为LTE 38.39.40 + TD-SCDMA~A/F
--这个是分集天线吧? 主天线的净空、高度、面积有多少几寸的屏?
