求蓝牙天线用PCB上走线来做，有相关资料！

蘭牙天線設計很簡單的，采用PIFA 結構，雙虧點，兩次實驗就oK

是采用PIFA天线啊，能提供点这方面的资料吗?好象Nokia有一个款就是这么做的！但不知道尺寸、形状如何来得了?不能猪八戒吃人身果，吃了还不知其味，得龙明白一个道理啊！

估计手机里放不下的, 其长大概18 mm, 宽大概6mm, 且PCB双面均不能铺铜或放元件.

自己布线的话估计空间有限，很难做，目前的陶瓷蓝牙天线跟GPS天线都做得比较小，对空间要求也比较小，比较适合小型产品用。小弟这方面有点了解，有机会大家可以交流！

既然用PCB做蓝牙天线，建议采用单极方式。利用PCB的边缘，将天线PCB板内侧5mm铺地和投影下方铺地全部去掉。如条件许可，应该没问题。

这样内置单极效果还不如陶瓷chip
但如果从cost down的角度考虑，那内置单极是正选~可以不经过天线厂家自己搞定

1、如果你的空间允许的话当然使用自己LAY的天线，这个时候可以直接采用蛇行走线来LAY（有一个公式可以算出走线的长度来达到2.4GHz），这个时候你需要考虑净空区（所谓的净空区是指天线周边及垂直投影背面不得有任何器件及接地线），一般净空区大小，一般长约是天线长的1.6倍，宽约是天线宽的4倍，当然如果允许的话，净空区越大越好。2、天线后面的匹配电路比较难调整，如果你有专门的测试仪器或实验室可以自己做，如果没有的话比较难，要一个个去试，要么就凭经验来试（因匹配电路有不同结构，PAI行，L型，C型等），另外使用高频电感还是电容，及值等，都要花很多时间去试。如果你没有这些设备，又没太多时间及技术在这个上面，建议使用贴片天线（电路LAYOUT及匹配交由厂家处理，你只管看结果）。3、需要注意的是PCBA的测试及整机的测试性能是不一样的，因为蓝牙天线收机构及环境的影响比较大，比如电池、麦克风、金属按键、外壳金属的浓度等，都会影响天线的性能，各位工程师需要注意。如果有需要的话我们可以交流。欢迎发电邮。

补充一点： 蓝牙天线位置尽量放在PCB板的边沿（注意不要让外壳碰到），同时注意不要放在连板的一边（因制作PCB板时是几个小板连成一个大板的，尽量不要放在折板的一边）

蓝牙天线尽量放在PCB的边缘，但有的厂家要求离PCB边缘至少0.5mm，这是为什么呢?是因为楼上所说的不要碰到外壳吗?如果是这样，我在结构上使外壳不碰到天线，将天线放在PCB边缘上（没有0.5mm的间距），对性能会有影响吗?

可以使用PIF和蛇形天线，手机天线的资料区有具体的PCB天线尺寸设计指导和需要注意的地方；还是比较专业的。

你讲的没错，有些需要留0.5mm的距离，是担心碰到外壳，如果不会碰到外壳的话，可以尽量的靠近PCB边沿，这样你的净空区也就相应的扩大了。

不只是怕碰到外殼,因為PCB製程有時後會做連板,或是V-cut,如果做的太margin,會導致天線特性跑掉.

PCB太靠近边沿，贴片也比较麻烦，需要考虑

上面说离0.5mm就是考虑到在加工PCB板时不会因为误差影响天线的特性而不是因为你的外壳，因为如果在最边缘，很可能收到PCB加工的误差的影响，当然如果你能保证PCB板加工的精度，我认为越靠边约好了

楼上的我公司是专业设计生产蓝牙天线的有问题可以和我联系 iseee@sohu.com QQ:5132452PCB的,LTCC的我们都有,我们是国内大陆第一家自己设计生产的公司。

根据本人的经验,净空区很关键.另外,也要注意内部引线(如耳机电池等)的摆放.

净空区很重要，这点是没有错的，因为现在的陶瓷蓝牙天线本身都是只发出四分之一波长的，共振需要半波长，那另外的四分之一波长哪里来呢?就是需要净空区来感应出另外的四分之一波长，所以设计工程师们请注意，不要一味的寻求小空间而调整不出半波长。另外目前华新科有一种不需要净空区的天线，如果大家有兴趣可以试看看。

蓝牙区有资料有印制PCB板天线，我单就天线防真过，还可以的，就是增益比资料上所说的低。我觉得倒F型的比较好用。

兄弟：

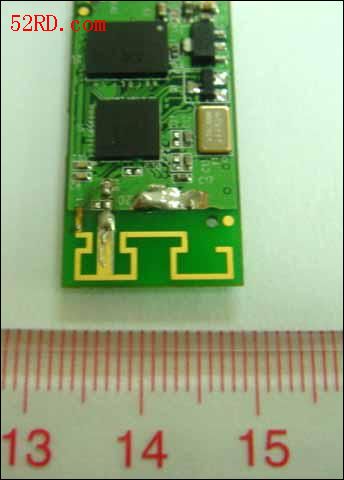

你上这个网址，上面有两款蓝牙天线设计范例！http://www.52rd.com/bbs/dispbbs.asp?boardid=42&star=3&replyid=6345114507&skin=0&page=1
