天线测试指标（OTA）

1. 手机OTA测试指标(有源指标)
采用大环法(Great circle cut method)，严格执行CTIA(Test Plan for Mobile Station Over the Air Performance,Version2.1)的测试规范。主要指标如下：
TRP-Total Radiated Power 总辐射功率
Peak EIRP-Peak effective Isotropic Radiated Power) 峰值等效全向辐射功率
Directivity-方向性系数
Efficiency-效率
NHPRP-Near Horizon Partial Radiated Power) 接近水平面辐射功率
TIS-Total isotropic sensitivity 接收灵敏度
EIS-Effective Isotropic Sensitivity 有效全向接收灵敏度
NHPIS-Near Horizon Partial Isotropic Sensitivity接近水平面接收灵敏度

2. 天线方向图/增益测试指标(无源指标)
增益(Gain)、效率(Efficiency)、方向性系数(Directivity)、辐射方向图

3. 智能天线测试指标
TD-SCDMA智能天线是一个9(8元阵)/7(6元阵)/5(4元阵)，其中一个端口为校准口，其它端口为天线口。主要测试指标有：
a.各单元端口驻波比；
b.校准端口到各单元端口幅度最大偏差；
c.校准端口到各单元端口相位最大偏差；
d.各单元端口驻波比；
e.校准端口驻波比
f.校准端口到各单元端口的耦合度(dB)
g.相邻单元端口隔离度(dB)
如您需要更多暗室的资料请您发信到以下地址索要：info_sz@morlab.cn，电话：0755－86130268

我是新手，我需要天线方面的测试资料，请发给我一下，lyf@chinafastprint.com，先谢谢了

相关介绍资料发到您邮箱中了.

shuluan 有没有关于接收天线的资料

Liang 您需要接收天线的那些资料，或你直接发信给我。shuluan@morlab.cn

请仁兄也给我发一份！谢谢了！
yutm88@163.com

请给我一份
pengwzh@163.com
谢谢！

我给相关朋友发过几次，邮件有时太大，很多都被退回了。如果在深圳的欢迎你们到MORLAB的天线实验室来参观，相关资料可当面Copy给你。

只想说一句，如果没有拿到CTIA的认证，那OTA最多只能做做预测试，认证就是绝对不行的了。

想要一份资料。，不在深圳，能不能试试内容分开，再发呢
sophia_xb@126.com 谢谢啊

Sophia我试试看晚些把资料发给你.

给我发一份资料吧！SANMYLUI@126.COM

老兄是不是这一方面专家呀

给我发一份资料吧！ brian941518_2003@163.com

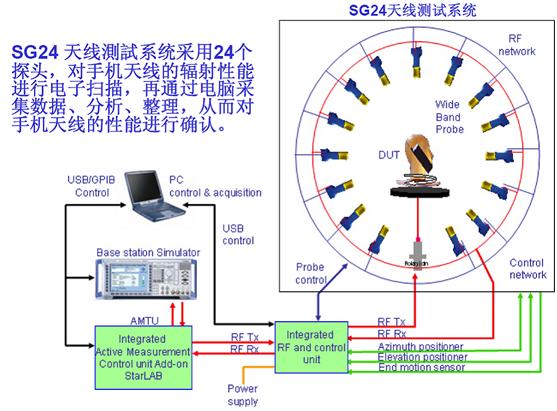

我也是新手,目前用的也是SG24
刚刚上任没多久,请发我一份相关资料,Email: daichangdian@126.com
谢谢

请顺便也发份给我 xiaoya_xixi@163.com
谢谢！

能否发一份给我,谢谢油箱:kongbin2008@yahoo.com.cn

Me too！
zhangst2000@163.com

Thanks a lot！

老兄，麻烦发给我一份，hohzoh@163.com。谢谢

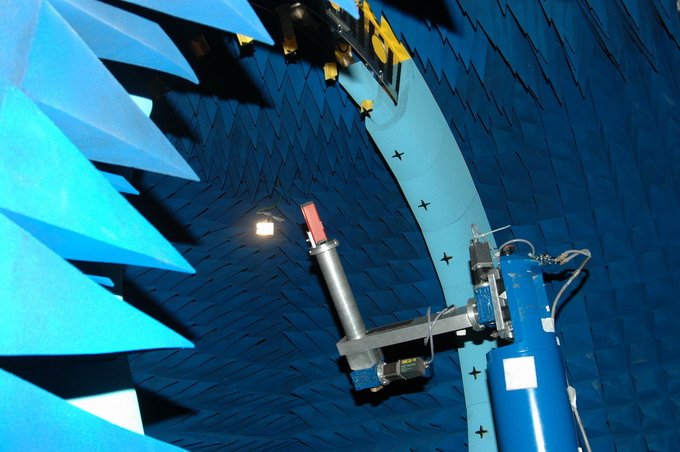

图片上的是16个探头的

兄弟,MORLAB的天线实验室在哪儿,什么时候参观你们都免费接待吗?
能不能发份资料给我:ctyangel@qq.com

我也要1份非常感谢
mwworker@gmail.com

请仁兄也给我发一份！谢谢了！
zfyygf@126.com

给我一份吧！~~23202004024@163.com谢谢了

小编能不能直接上传一份来共享下?

小编，我是新手，关于天线设计初期有做哪方面的测试呢，需要哪些设备，能否发些这方面的资料，非常感谢！邮箱：niya0824@yahoo.com.cn

我也想要一份
newk2008@163.com

我也是新手上路，
不知sulan兄，可否把天线的测试与调试方面的资料，发到我邮箱里，谢谢了！
yu572@126.com[/COLOR]

可以给我发一份资料吗！ mengpeng7@sina.com
十分感谢！

樓主如果方便的話
也可否給在下发一份啊
Kyle_love@126.COM
感恩在心！

很专业的呀
