WWAN,WIMAX,UWB天线

05-08
目前市场上流行的WWAN和最近新发行的WIMAX及即将登录的UWB技术,我想下个单元因是这三个主要频段盛行了吧!超宽的频宽及传输速度正适合我们数字多媒体的播放和发送。家电与数码电子产品的互传输及资料共享等等。最近闲的无聊,重操旧业尝试调了一支结合以上三个频段的天线,希望能在后序的几年里能用的上。其天线总体来说性能很稳定,不会使其它外围环境而影响其性能。因条件有限很多整机测试参数尚未能完成,待以后市场条件充足时再慢慢完成改良。

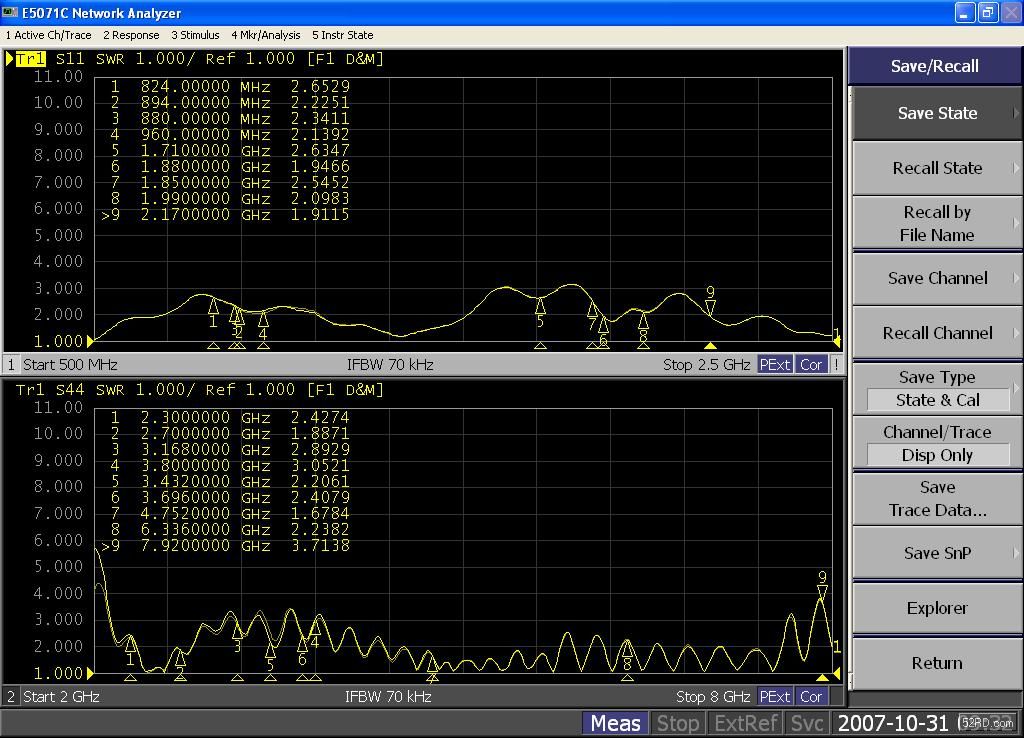

下面是VSWR测试值供大家参考下,也希各位大侠们提偍你们的意见和看法,大家共进!

WWAN,WIMAX,UWB天线


WWAN,WIMAX,UWB天线


好强的样子,,哈哈,。824-960 1710-2170 vsw都这么好,

下面那个制具是做WWAN,WIMAX,UWB天线的吗?

大小呢? 要應用在mobile感覺還有點距離

Wistron ? 緯創的 ? hoho.......

Dimension:56.5*12.5*3.5mm,用在Mobile phone上是还有点远,但现用在笔记本电脑上就已经是很成熟了!随着INTEL各频段网卡芯片的推广,马上就有很多电脑厂商加入开发这块。

從圖片來看,LZ用的測試線應該比較長吧

ace-ws-1985说的对!

不错.已经有很多电脑厂商加入这块了,连现在好多高校课题都是UWB天线的设计了,体积可以缩小的.
小编贴铜箔的金属片就貌似笔记本天线哈,是的不?

只能說和手機天線比較象,因為LZ有用到一大塊地去做設計。如果用在筆記本天線里面,就需要看客戶是怎樣固定天線的了,如果天線的地固定在塑膠上,LZ的設計就沒辦法去用了。如果接在筆記本的金屬框架上,天線的空間需要25x6x13mm就夠了。另外一點,LZ測試出來的S.W.R,線材效應起了很大的作用,如果用比較短的線材去測試,S.W.R就沒有現在的好了,不行LZ可以去試下

呵呵 我是说那一小快金属部分就不包括铜箔部分就是和一个典型的笔记本天线相似,至于LZ测试出来的VSWR,应该是有很长的线材效应,但是笔记本天线本身一般也有很长的传输线,一般测试时候就连着那段线去测试,包括VSWR,GAIN,EFFI...

强人比较多,学习了。

筆記本是有很長的線材(300-600mm),但是設計筆記本天線時,應該除去線材效應去做設計,否則設計出來的天線即使VSWR很好,但是GAIN會很差。因為很有可能你接上很長線材去做測試,VSWR很好,但換上比較短的線去測試,VSWR會很差。這就是增加損耗來增加頻寬的一種方法。

问一下,什么是线材效应?

驻波带宽很宽啊 为什么要有两根电缆 泡沫板上黑色的是什么材料的啊
