目前手机GPS天线，都是怎么做的啊，请指教

05-08

有现成的啊，patch和贴片的，patch 的个头大点，说是右旋圆极化，但实际上轴比可能很差，贴片的分需要挖地和不需要挖地的，大小略有不同，看你的需要了。当然自己设计pifa也可以。

现在真正的ＧＰＳ天线的接受信号不是很小吗，　采用圆极化的可能是最好的。
但是原极化的能用在手机上吗，有多大?

大家早.我们成立了一个天线王国请大家加入哦.
QQ群17586388

没错，能用右旋圆极化的天线是最好的，用线极化的话就差不多损失3dB。但是如果用在手机上，必须把天线做的很小，目前我见到的最小的能用的是13mm×13mm的，介质是用的高介电常数的陶瓷，Q值很高，带宽很窄，一般厂家都是通过修改patch来调谐振频率，而这时候是不关心轴比的。并且高介电常数的圆极化天线轴比也很难调，我用hfss仿过，很难调小。还有一个原因就是自圆极化的天线的轴比本身就不好。因此我说目前手机上用的圆极化GPS天线轴比都很差。

敝司有供应5.8*3.0mm的GPS贴片天线，主要应用在手机等便携产品上，主要的功能是实现GPS定位，对于GPS导航效果较差。如有这方面的问题可探讨，谢谢！另外敝司还供应蓝牙全系列天线及滤波器！

目前，通常采用高介质常数的陶瓷来改变其谐振频率，来缩减天线的面积。

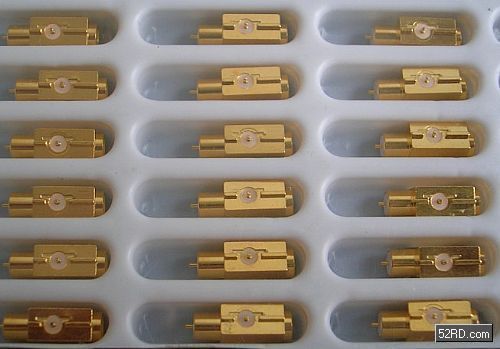

我处提供Amphenol KAE RF test port : 正插式，侧插式，破板式等，多种规格供选择。
同时提供GPS手机用内置天线接口（同Hirose U-FL，I-pex 兼容），外置天线接口。
当然还有其他一些连接器：IO Sockets，SIM ，Battery Connector，USB，Hinges，等，欢迎联系！
kae_xu@263.net , 021-6220 5170 ,138 0165 7805 徐’R

手机的GPS后面是有有源放大的，所以轴比差些，信号弱些大概不是很大问题

采用天线模块合一的GPS模块，这些问题不就解决了。
价格也相当于分离式设计。
levave GPS-R38
ＧＰＳ－Ｒ３８以MotoRola的名义买进SiRF芯片组,我们将GPS-R38 这款模块比同类SiRF GPS模块有2-3$的价格优势
采用最新高效能SiRF chipset晶片组
GPS Engine + Antenna ：16*22*7.5mm
天线和模块合一,同时也可以外接天线
灵敏度-157dbm(采用最好的Patch Antenna:15*15*4.0mm)
冷/暖/热启动时间 42/35/2s .
高定位精度：2.5m
超小电流：45ma
全屏蔽封装，具备优异的的抗电磁干扰特性
有兴趣可以聊聊，levave23@hotmail.com

For cell phone, the GPS antenna is not exactly circular polarized. In fact, the sensitivity of the GPS system is more higher than the GSM system

做GPS天线还要考虑和GSM隔离问题，isolation,还有其实 GPS有两个工作频段，1。2G和1。5G的。

目前手机GPS天线，都是怎么做的啊，请指教

GPS天线在HFSS中仿真是在那里可以看到轴比的数据的?请教各位大牛

far fields->axial ratio

1.2G 那是军用频段和我们无关,我们只关心1.5G就好了.
ZTEFAN: 您仿真出来的AR是多少? 2/1 OR 更差
