请问ADS中的noise voltage source
12-08

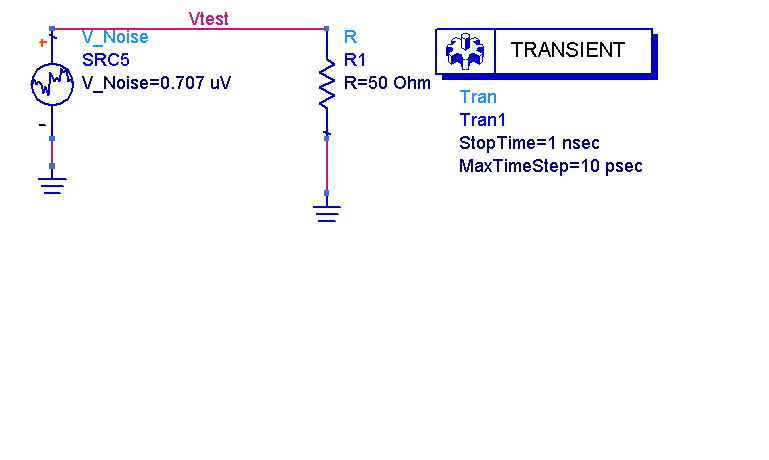

打算给一个电路输入一个噪声，用的是：source-noise中的noise voltage source
希望噪声的功率谱密度是-50dBm/MHz
请问这个时候噪声源的电压值应该怎么设置？
进行的是Transcient仿真，transcient controller中noise的带宽是40GHz
仿真的时间step：10ps，总共仿真1ns
在仿真结果中，怎么样才能正确的看到噪声功率谱呢？
看了ADS的帮助，那个噪声电压：
Setting V_Noise=1V specifies a spectral noise density in units of Volts/sqrt(Hz)
我按照50ohm的负载计算：
－50dBm/MHz=10log[(Vn^2/50)*10^6/0.001] => Vn=0.707uv
在显示的结果中显示瞬态的时域噪声信号：Vtest
然后写了一个公式：

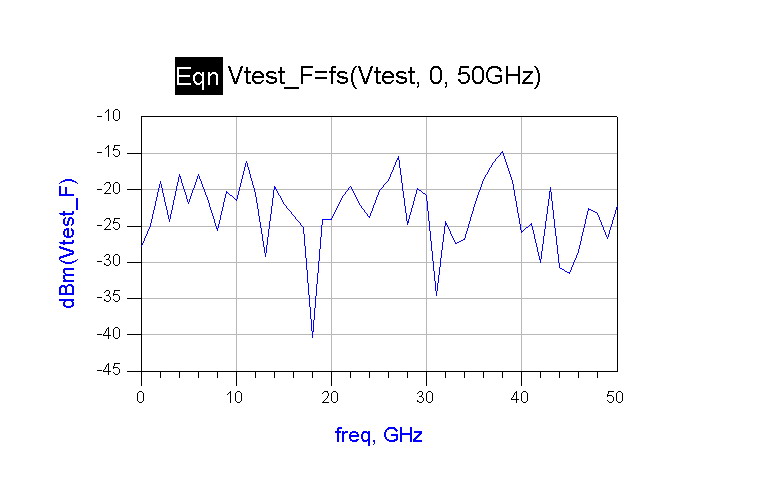

Vtest_F=fs(Vtest, 0, 50GHz)
然后显示dBm(Vtest_F),为什么不是我想要的－50dBm呢？
希望噪声的功率谱密度是-50dBm/MHz
请问这个时候噪声源的电压值应该怎么设置？
进行的是Transcient仿真，transcient controller中noise的带宽是40GHz
仿真的时间step：10ps，总共仿真1ns
在仿真结果中，怎么样才能正确的看到噪声功率谱呢？
看了ADS的帮助，那个噪声电压：
Setting V_Noise=1V specifies a spectral noise density in units of Volts/sqrt(Hz)
我按照50ohm的负载计算：
－50dBm/MHz=10log[(Vn^2/50)*10^6/0.001] => Vn=0.707uv
在显示的结果中显示瞬态的时域噪声信号：Vtest
然后写了一个公式：
Vtest_F=fs(Vtest, 0, 50GHz)
然后显示dBm(Vtest_F),为什么不是我想要的－50dBm呢？
re
真的没人知道嘛？
