请问如何计算GCPW的特性阻抗?

12-08

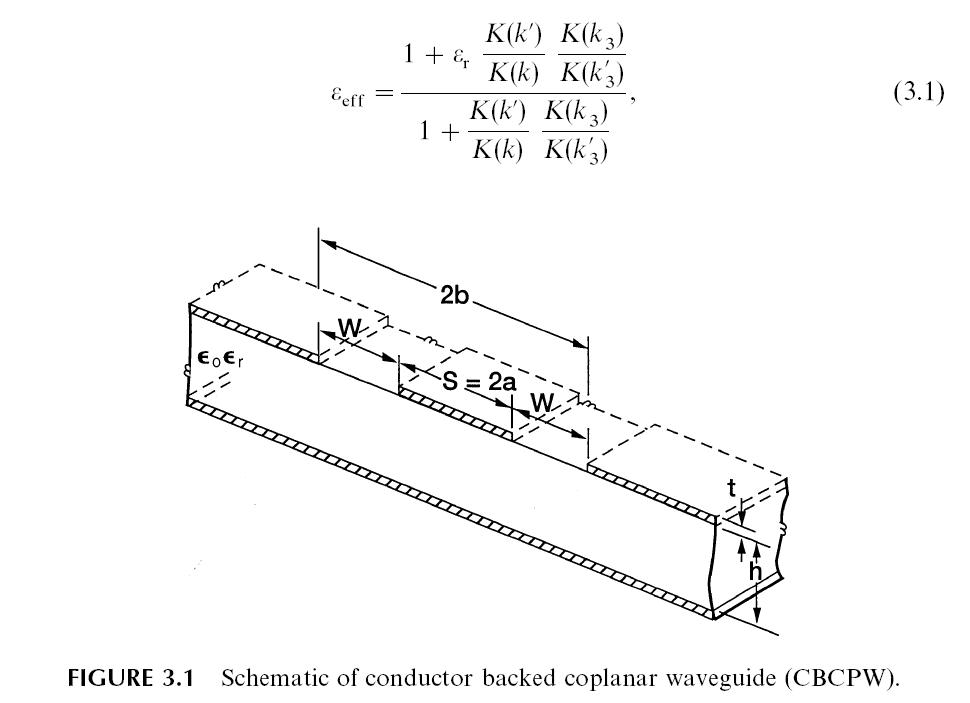

就是底面也有ground的那种CPW
他的特性阻抗怎么计算啊?

有个传输线计算的小软件,TXLine,和CITS25传输线阻抗计算
微波在线上应该就有,

见附件

ads中就有,linecalc

很好搞定的,特别2003的

呵呵,多谢,多谢

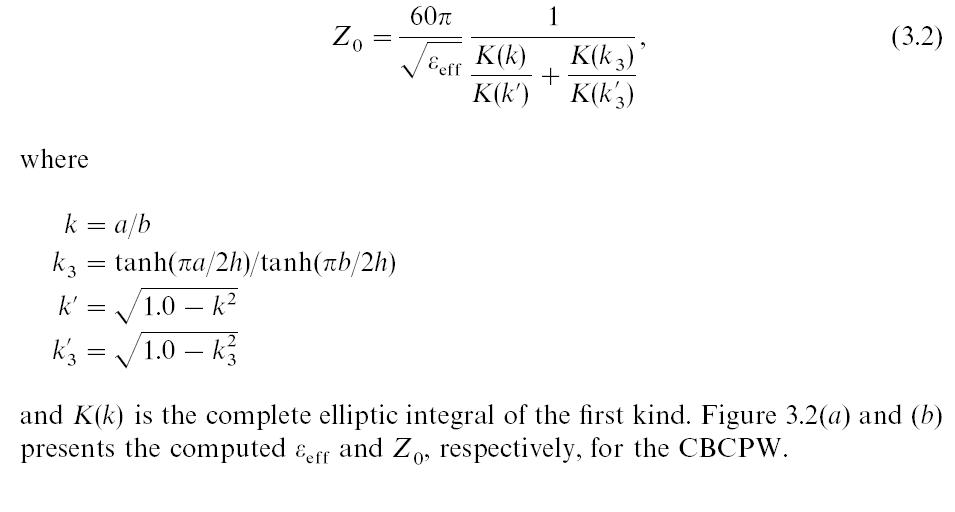

我就是想找这个公式
linecal之类的小工具我也有,不过想找一下公式
