请问SMA的尺寸是多少

12-08
我有一个公的接头,形状象SMA的接头,但是不敢确定
我量过这个接头 ,外部直径有6mm多,
希望指点一下,这个是SMA吗?
或者SMA只是一个总名称,有各种不同的型号,不同的型号有不同的尺寸?

你看看介质芯,sma好像是4.4

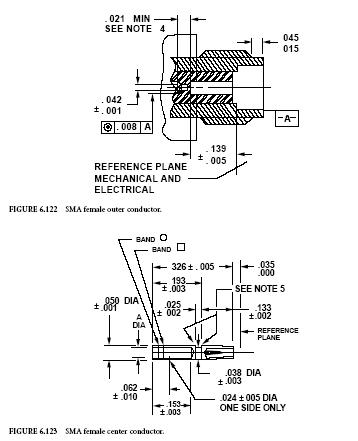

SMA Specifications
Frequency Range: DC to 18 GHz
Impedance: 50 Ω
Mating Torque: 5 in-lbs.
Female Socket: 0.000 +0.005 –0.000 inches
Female Dielectric: 0.000 ±0.002 inches
Male Pin: 0.000 +0.005 –0.000 inches
Male Dielectric: 0.000 ±0.002 inche
