请问在ads中如何将电路转化成微带线电路结构?

12-08
rt
请问在ads中如何将电路转化成微带线电路结构?
谢谢了

不是可以直接转化吗?
不可以吗?
我刚刚看完一部分manual

可以!

指点一下吧!
谢谢哈

给偶说说步骤吧
谢谢你了

用layout?。。。

shcematic to layout?
.193

有时间没有用了,记不得了手边也没有这个环境
好像是在schematic中间有个叫做put ... into layout...
自己查下吧

1.设计好Tline

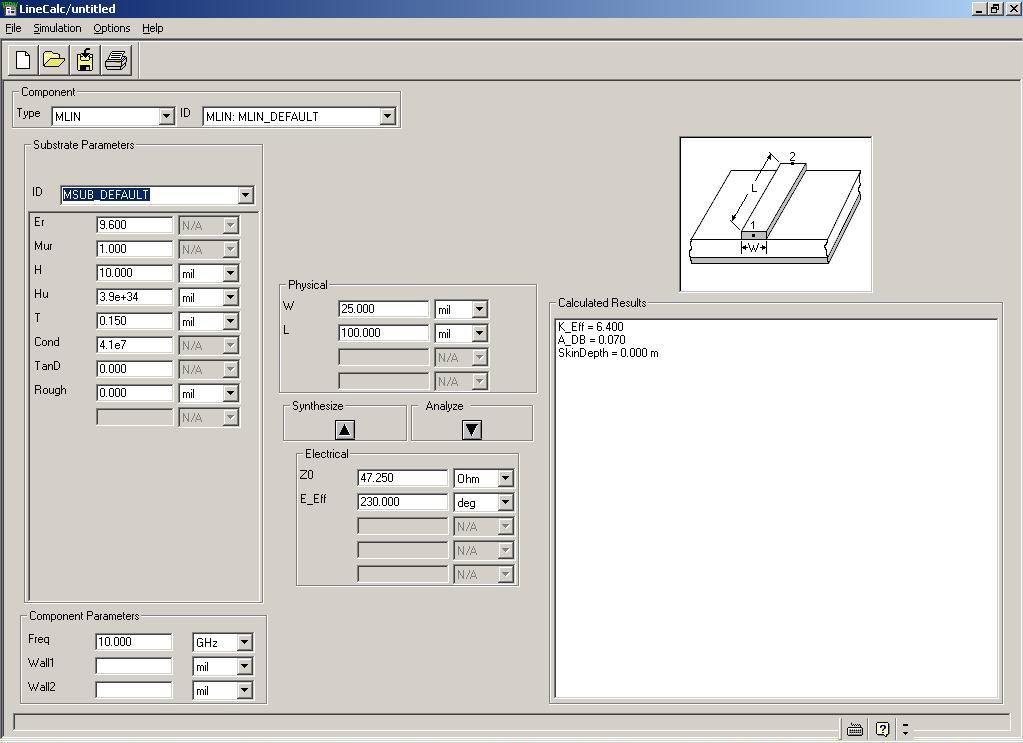

2.Tools — LineCalc — Start LineCalc 用这个东东计算MLine各种参数:

  Er:    substrate dielectric constant
  H:     subatrate height
  T:     metallization thickness
  Cond:  the conductivity of the conductor layers. for copper cond=4e7
  Tand:  the loss tanget. for copper at 0.022
  比方说用RT/Duroid做基板:
  Er=2.20, H=20th or 0.508mm, T=0.1th or 2.5*10^-3 mm, cond =4.1*10^7
  Rough=0, Tand= 0.0009

  W: Mline宽
  l: Mline长
  Z0: 特性阻抗
  E_Eff: 电角度
  用synthesize或analyze可以方便地进行W\l和Z0\E的相互转换
  右下角“Caculated Resaults”框中:
  K_eff: the effective dielectric constant
  A_dB:  the loss of the line
3.新建design:), analog/rf network, 模版可选用s-params。然后从左边下拉工具栏
  选Tlines-Microstrip,用微带线元件构造电路。

  MSUB: for the microstrip  substrate characteristics,与LineCalc里的数据一样
  Mlin:  microstrip line,长宽已用LineCalc算出
  MTEE:  tee juction
  MBEND: for microstrip line bends and mitres
  MLOC:  for microstrip end effects
  MSTEP: abrupt change in the width of the microstrip
  TFR:   thin film resistor
4.lay不layout就由你啦:)

呵呵,见笑:)

但是目前我是设计好了 低通原形的!
有没有办法给定微带参数后
直接转化成微带电路啊?

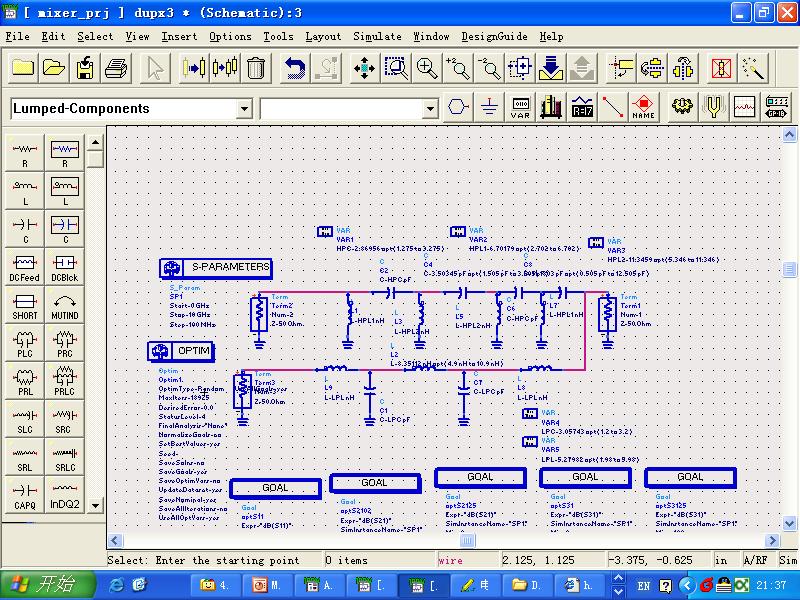

比如
-----||----\/\/\/\/---
这样的LC电路!

ms有的

ms?
能详细说说吗
我就是因为不懂才来这里问的!
希望懂的高手详细讲解!

layout jiushi ?

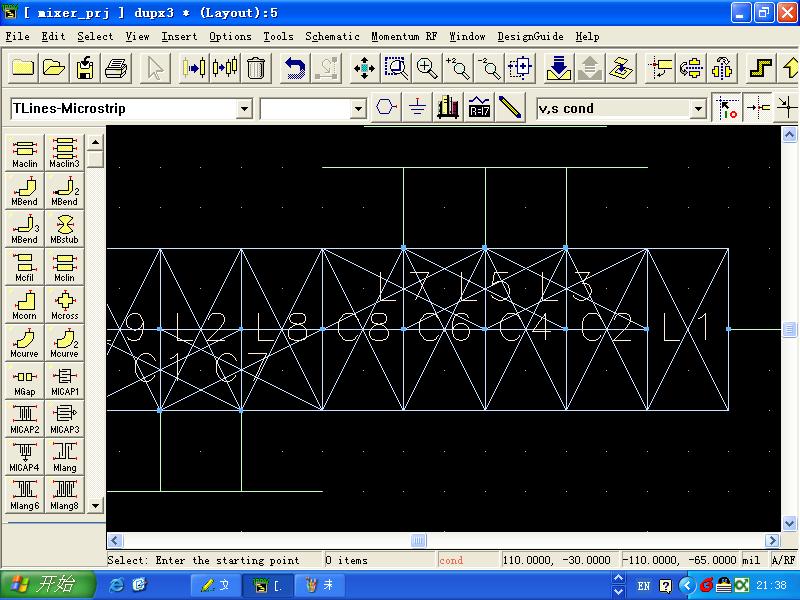

结果是这样的
不会吧
layout

是你没有选择库里的元件吧,或者元件没有指定封装
.194

怎么指定封装?我只会用microstrip里面的贴片电容电阻了

对于滤波器可以用DesignGuide里面的转换功能的,把微带的参数给定
以后,ADS可是自动转换的。
