请教这个电路的仿真结果可能会是电容吗?
得到S参数后计算L,可是得到的L居然为负数,大约-400多nH!
是不是仿错了?还是根据S参数换算L的公式不对?因为我按照一些小软件公式计算出来的结果应该是200nH左右。可是使用同样的方法以及公式去仿真一个矩形线圈,得到和结果和小软件计算的基本相当。
新手请教,不周之处,还请见谅。
负的F不就对应正的H么
肯定是电感。
抱歉,原帖写错了了单位,应该是nH,已改。
我觉得可能是计算方法错误,几百兆下,这种样式不大可能超过自谐振的
请教一下,仿真得到S参数后,得到L和Q的公式是什么样的?
谢谢
我喜欢把得到的参数模型在仿真器里一头接地,另一头扫下阻抗,R和jwL就都有了,很省事,频率仿高点还能看到自谐振点,比较远的话用起来就比较放心了
谢谢。我是把Allegro PCB转化成IFF导入到ADS,然后在关注的走线两头各加一个port,仿真S参数,然后根据S参数调用函数计算L和Q的。请教,这里需要注意哪些地方吗?
新手请教,谢谢!
应该没问题,你关注的应该是电感的两头吧?注意介质参数设置还有端口参考地
你那中间横着走的很宽的是什么?在电感上走电源线?
是下层的一条走线
我让两个port各通过50 ohm接地,仿真得到S参数。如果我希望通过仿真得到S参数计算出L和Q,公式该是怎么样的?
如果我只关注这个走线的电感,那么仿真的时候,port和接地,该如何设置比较合适?
谢谢!
会不会有问题?
做电磁仿真算S参数矩阵的时候就用50ohm port就可以,算完后你可以通过S矩阵和ZL求Zs的那个式子来算,我搞这个也犯迷糊,所以一般就把算出来的S矩阵打包成item,一端接地仿出来这时的Zin,直接等于Zl是零了
另外Momentum仿真有个什么选项,好像叫mesh edge,勾上后会把小分块的eddy计算的更详细一些,这个也是高频损耗里比较明显的一块,你关注Q值的话可以勾上,不然高低频损耗差别不明显。
肯定有干扰,但是感觉不至于让他的电感变电容这么严重,再说频率也不算高
谢谢。
我用的是下面的函数来求L和Q的,下面的公式是我从一个也是求PCB走线做的环形螺旋的AN文档里复制过来的,我对它一知半解,还没有去深究:
Y=stoy(S)
L=imag(1/-Y(1,2))/(2*3.14159*freq)
Q=-imag(Y(1,1))/real(Y(1,1))
然后对照下面链接里计算的结果http://www.eeweb.com/toolbox/wire-inductance/

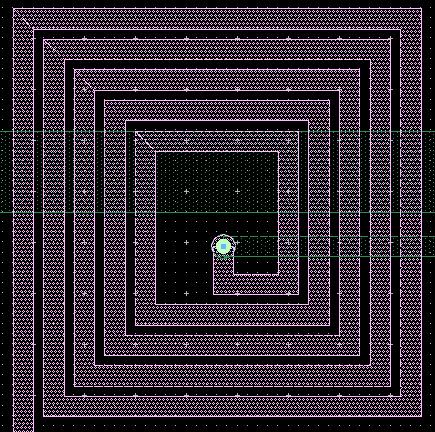

可是附图中用ADS仿真出来的结果L是负数。然后我又仿真了一条很长的PCB走线,结果得到的结果和上面链接里计算得到的结果大致相当。使用公式都是一样,两端的port都是通过50ohm接地。为了避免其他并联电路的影响,我还特地断开了两端和其他电路的连接。
请看看我上面的处理有没有问题。谢谢!
Y参数是和S参数一样的端口关系矩阵
你不能直接把它当导纳值用
问题不太大,根据Y12的定义,V1接地时的I1/V2,可以说这个公式算的是单端电感吧
但前提是这个等效模型仅仅是一个L串联R,没有两头对地的C
所以我觉得这个没准真是对地电容太大导致自谐振频率太低导致的。。。楼主那个网页的估算里应该没有考虑对地电容什么的
嗯,不过总感觉这个样子的线只300多兆就变成电容确实有点低
没准跟下面那条走线的寄生电容太大有关系
删掉再试试?
楼主的自谐振频率仿出来多高啊?贴个电感L随频率变化的曲线看看
