请教 HFSS仿真 金属走线的自感
12-14
跟微带线类似的金属走线,silicon衬底厚度300um,金属线的宽度为10um,长度为100um,仿真出来的结果无论如何都与理论值计算对应不上(数量级的差别),

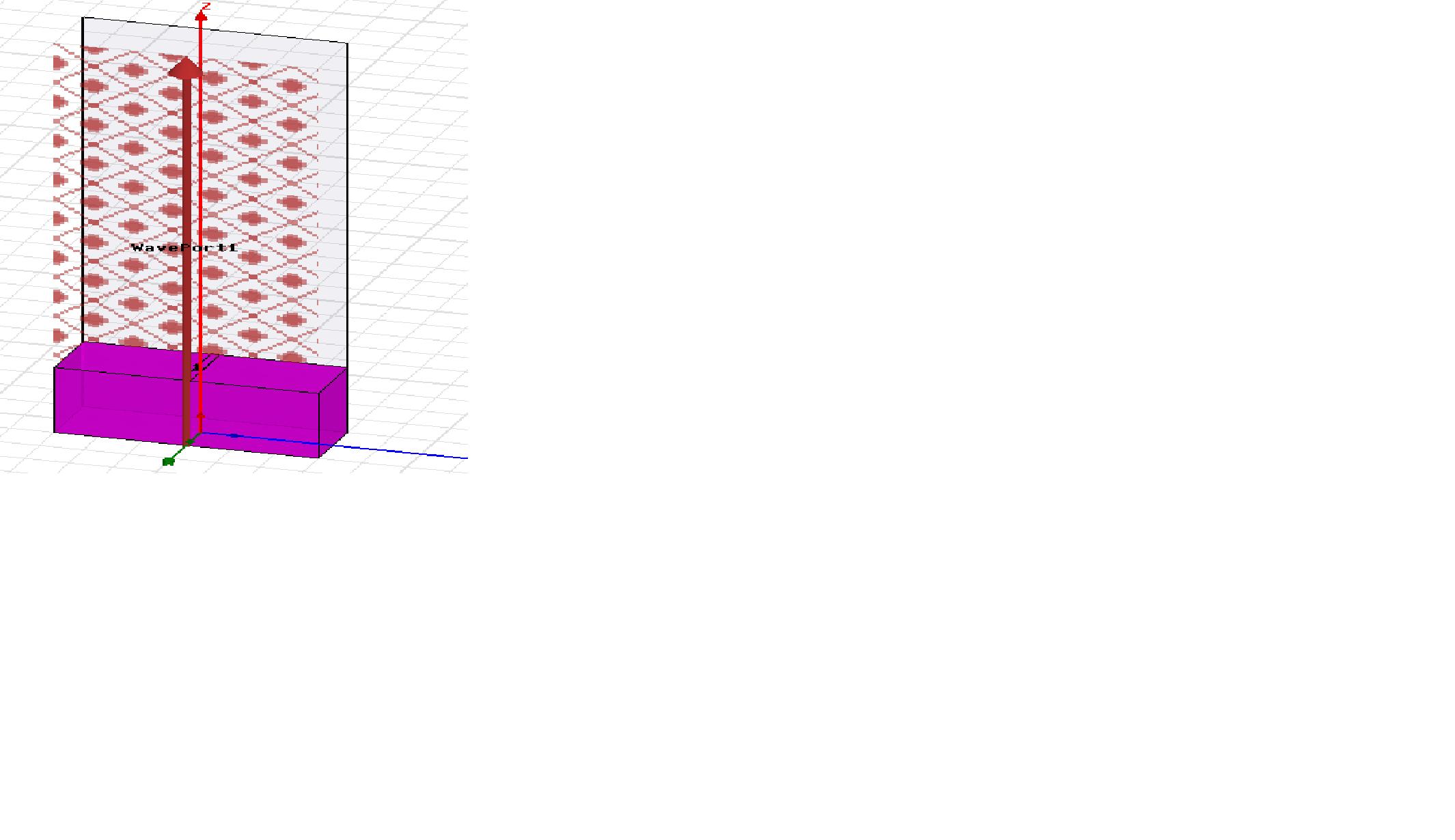

我现在怀疑是我的端口设置的问题,我采用的是waveport,具体设置如下图,请教一下,该端口设置有什么问题么?请大虾们分析一下仿真不准有什么原因?谢谢…………
我现在怀疑是我的端口设置的问题,我采用的是waveport,具体设置如下图,请教一下,该端口设置有什么问题么?请大虾们分析一下仿真不准有什么原因?谢谢…………
没看懂
把.hfss文件传上来
.192
拜托了,该hfss文档我已经参数化,便于改变各种设置,大虾们帮忙看看吧。我尝试了不小于七八种端口设置方式,这是根据精华区的一些提示设置的端口,但仿真数据与理论计算和ads momemtum有数量级的差别,身边也没什么可以讨论的人,唉~
你的是个传输线是吧?我按照自己的理解大致帮你修改了一下 建议你把你的trace搞长点 这样算应该更准些 说实话 不好改呀 这和编程一样 可能一个人编几个人都读不懂
.32
