做微带线印制电路板中的问题
12-08
小弟第一次做微波电子线路,有一个问题请教各位:

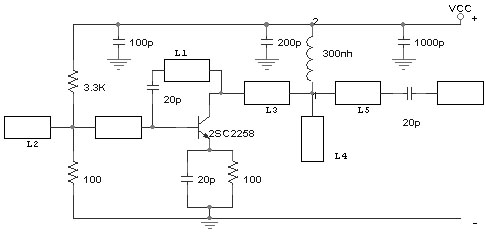

我做的是2GHz振荡器,电路原理图见附件
我的问题在于那个作反馈的L1微带线,怎样在PCB板上实现这根微带线?因为通过计算,我
得到的是这根线的长和宽,但实际中,由于三级管的c、e不在一水平线上,必须让微带线
“弯”过来,这样它的长宽是不是要重现计算呢?该怎么计算呢?
谢谢!
我做的是2GHz振荡器,电路原理图见附件
我的问题在于那个作反馈的L1微带线,怎样在PCB板上实现这根微带线?因为通过计算,我
得到的是这根线的长和宽,但实际中,由于三级管的c、e不在一水平线上,必须让微带线
“弯”过来,这样它的长宽是不是要重现计算呢?该怎么计算呢?
谢谢!
用hfss仿真一下,长度因该变化不大,但是弯角的地方要切下一个小脚,具体计算切角大小要查书了
今天去问了老师这个问题,老师说,平滑的弯曲没有关系。只要中心线长度和原来的直
线一样长就可以了。是这样吗?弯曲不会有影响?
弯曲回影响波的传播,特别是使其产生奇变
你可以查一下关于微带线的不连续性问题,我记得国防大学的一本《微波电路》里就有讲
