ADS中功放联合仿真问题

12-14

用ADS仿真一个功放，原理图仿真做完之后，将微带线部分layout到版图，update基片参数，设置port，建立元件layout component，带入原理图联合仿真，发现与之前的结果相去甚远。仿真过程中有以下疑点：
1、所有微带电路都需要包装成layout component联合仿真，还是只有部分结构需要这样做？比如Tee，Cross等
2、版图中port类型怎么设置？internal，single mode等有何区别？阻抗怎么设置？
3、component选项中频率上下限如何选择？
4、layout component在联合仿真的时候有个ref点（可以接线），这个点有何作用，应如何处理？
求高人解答，不胜感激

2,3,4时间太久，印象不深了。
1的话，应该频率不是特别高的话，不需要所有的都建立。另外两者结果不同非常正常，ads自建的库本来就和实际有区别。
btw。这个不叫联合仿真吧。我记得dsp加rf才叫联合仿真。

用ADS仿真一个功放，原理图仿真做完之后，将微带线部分layout到版图，update基片参数，设置port，建立元件layout component，带入原理图联合仿真，发现与之前的结果相去甚远。仿真过程中有以下疑点：
1、所有微带电路都需要包装成layout component联合仿真，还是只有部分结构需要这样做？比如Tee，Cross等
除了有源部分之外的，全部做成一整块layout compent

2、版图中port类型怎么设置？internal，single mode等有何区别？阻抗怎么设置？
全部改成internal mode

3、component选项中频率上下限如何选择？
最低频率一定是0，因为要算直流。最高频率根据你PA工作频率设定，一般设为2*f或者3*f

4、layout component在联合仿真的时候有个ref点（可以接线），这个点有何作用，应如何处理？
生成layout component的时候可以选择不要这个ref,我们都没有要
结果相去甚远非常正常，相差不远才不正常。
我们一部分一部分的将原理图换成layout,每换一部分再重新优化剩下的原理图，使结果与最初的优化结果接近，一点一点的替换

李师兄，是叫联合仿真我们就这样叫的

谢谢！另外，internal port阻抗设置为50欧姆还是根据微带线阻抗来设置？

我是做mmic的我们部门的都是设置为50欧阻抗。

我也做MMIC的 internal port一般用在电路的输入输出端，其他的应该用single port吧，不过有时候ADS会自动把single port转化为internal port 个人认为全部设为internal不是很准确 internal默认50ohm

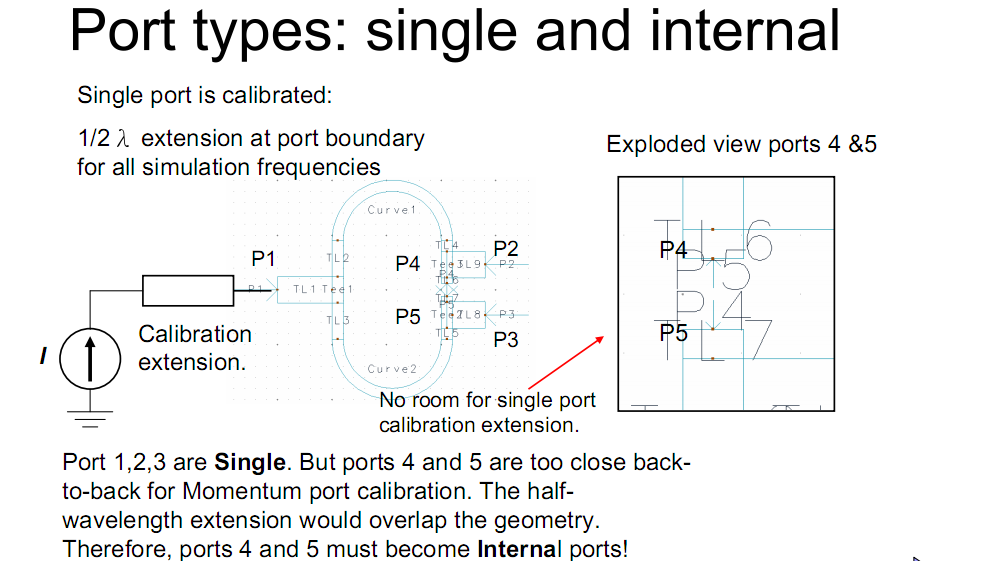

按附件上的说法 single port恰恰应该用在电路的输入输出端而非internal port

你可以类比HFSS里的waveport和lumped port

你是俺们单位的吗
虽然附件图里是这么说了，但是芯片的输入输出和图里的其实是不一样的

我的积分不够，只能在这里请教你一下。请教你一个问题：ADS联合仿真（80-110GHz）低噪放时生成的component的频率范围怎么设置？我现在遇到的情况是不知道怎么把0GHz添加进去？所以有时候偏置要比当初选择的直流偏置点要大很多，谢谢啦~
