薄膜贴片衰减器应该如何接?

12-14

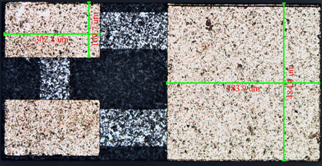

如图所示的π形贴片衰减器,应该怎么接?
图中,灰色的是电阻,淡黄色的是金属电极。应该怎么接input和output呢,分别往哪个电极上接?

小电极是输入输出,大电极接地?
你量量电极之间的电阻值,根据衰减值不就知道了。

π形的衰减器是这么连的对么?
               ------
输入----------| 电阻 |----------输出
        |      ------     |
        |                 |
       ---               ---
      |电 |             |电 |
      |阻 |             |阻 |
       ---               ---
        |                 |
       接地              接地
