机械开关的一些问题

12-13

最近一个项目，频率在6Ghz~7Ghz附近，里面需要做一个信号开关。
由于对隔离度和差损要求比较高，找来找去，想用mini的那种机械开关
如：
http://www.minicircuits.com/pdfs/MSP4TA-18+.pdf
由于原来没有这方面经验，有如下几点疑问：
1. 这种开关的控制端一般怎么和控制电路连接呢？看样子要用线连接了。有专门针对这种开关的连接器吗？
2. 由于对开关的隔离度比较敏感，因此，各个控制线的泄漏是否严重。由于电流比较大，频率比较高，控制端的解耦怎么做比较好呢？

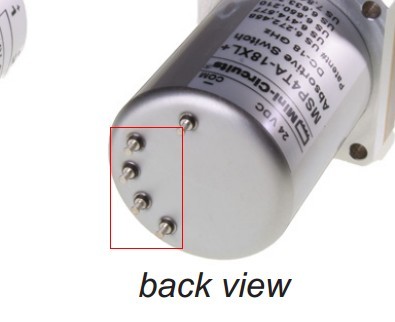

附件是开关的控制端的样子。
有过这方面经验的，给点建议吧？

mini那个就是射频继电器吧，挺多做这个的，比如dowkey
信号看datasheet，有TTL电平的，有直接12V/28V信号的
用法和普通继电器差不多，因为是电隔离的，我觉得基本不需要考虑控制信号与射频信号的泄露

应该就是继电器，反正他们叫开关。narda也做。不过，mini的指标真的没的说。
就是不知道这个器件的接头用什么接头好？难道直接用一根线焊接上去？
为啥感觉不需要考虑泄露呢？继电器里面是通过控制线圈达到开关的闭合导通，这个线圈控制端不会耦合射频输入输出吗？
