SMA接头在使用中机械强度不够啊

12-13

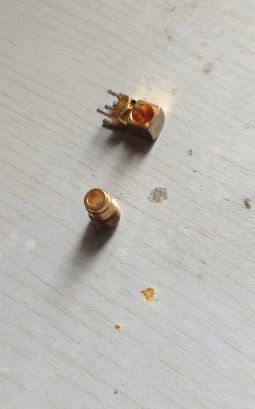

接收机的射频输入使用的是SMA接头,弯的那种。在实际工程安装中,要和外部的测试天线连接,由于天线到接头的同轴电缆有一段距离,差不多1m多。电缆自身的扭力就感觉比较强,经常出现SMA的接头被拽出来的情况。见附件。
想问一下,有啥强度更高的接头吗?最好焊盘尺寸和SMA一样,这样我就直接替换好了。
谢谢了

什么频率?

2Mhz~2Ghz
宽带接收。

好大力气啊
就算SMA抗住,PCB也很吃力吧。
还是用夹具配合螺钉固定的SMA吧

这种情况要用带法兰的连接器,和外壳固定在一起

有种小的N头,焊盘和SMA一样
。。。Hubershuner就有,价格也不贵,100多一个
.1

大神,有料号吗?
我刚才去他家网站,是这个吗?看着不像是N的啊
http://www.hubersuhner.com/Products/3112036
他家的好多接头都是给特定厂家定做的。不知道这个是否也是如此了。

23_N-50-0-16/133_NE
.1

多谢啊!
