PCB上许多过孔，滤波抗噪？

12-13

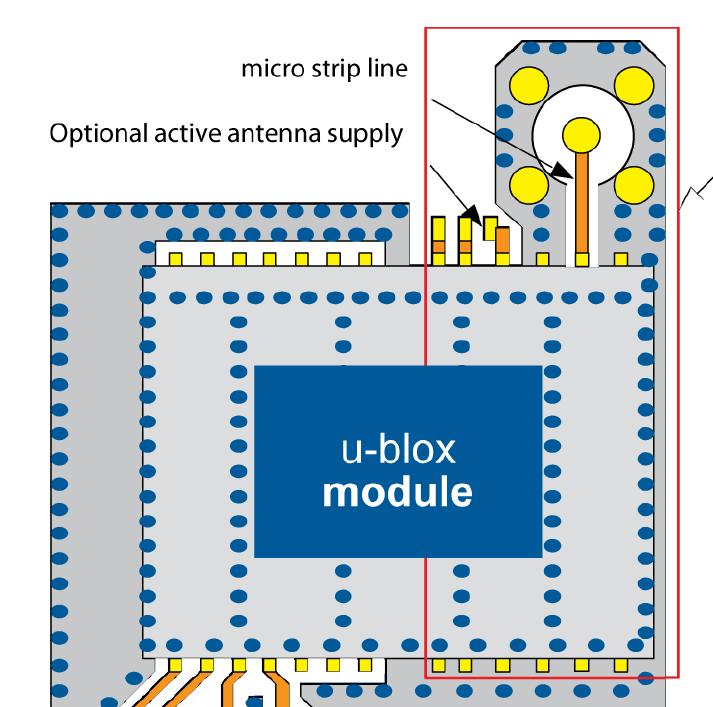

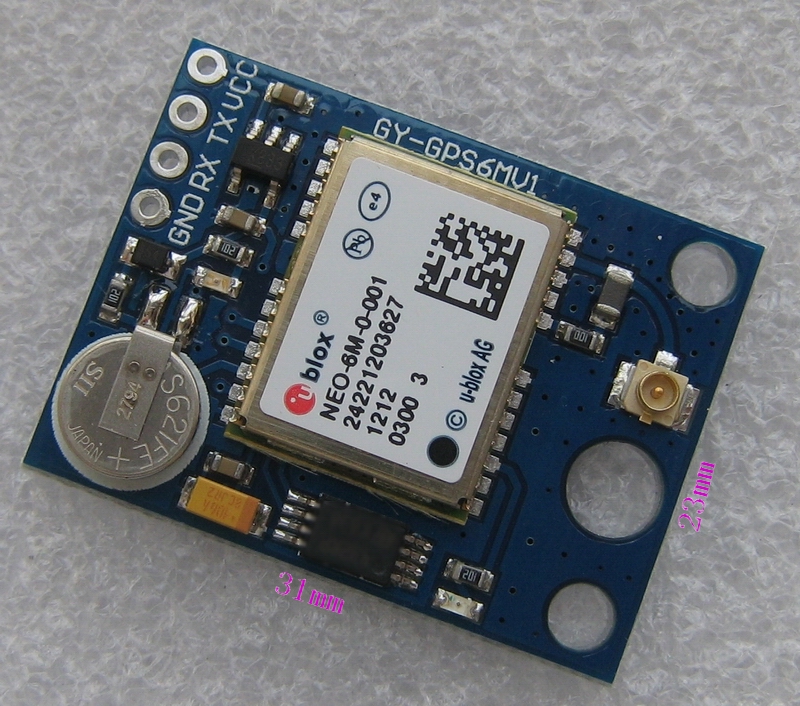

看到PCB上有许多小的过孔，请看下面两幅图，一个是手册上的原理图，一个是实物图，
用于GPS信号解码
我猜想这些孔是用来滤波和抗噪音的，但是不明白是什么原理呢？孔的大小和距离是不是
有特定的要求呢？希望高手能给出一些意见

就是为了把上下地平面连的牢固一些吧

共地，散热。
