请教一下滤波器问题
12-13

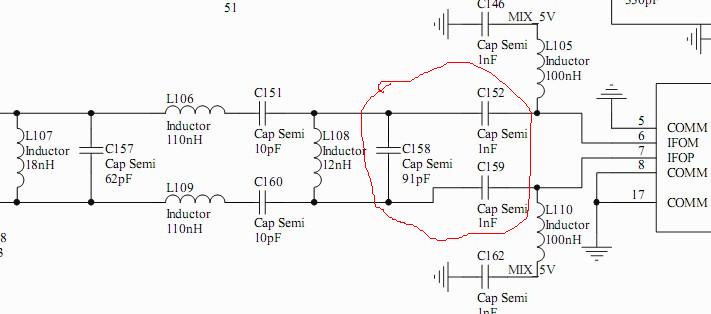

这个滤波器中红框内的三个电容这样接有什么问题么,ADI的FAE说这种滤波器很奇怪,我
对这方面一点不懂,这是什么滤波器?
带通滤波器,200MHZ一下,这里的电容需要用高频电容么?
对这方面一点不懂,这是什么滤波器?
带通滤波器,200MHZ一下,这里的电容需要用高频电容么?
这是啥电路啊?那边是接受侧,是左面么。。。减小带宽用的吧
电容接的没问题,C152,C159是耦合电容.差分滤波器.要高频电容.
C152,C159是隔直电容,c158是差分滤波电容 ,这个电容可以根据实际调试,可要可不要。
