请问关于屏蔽罩的问题

12-13

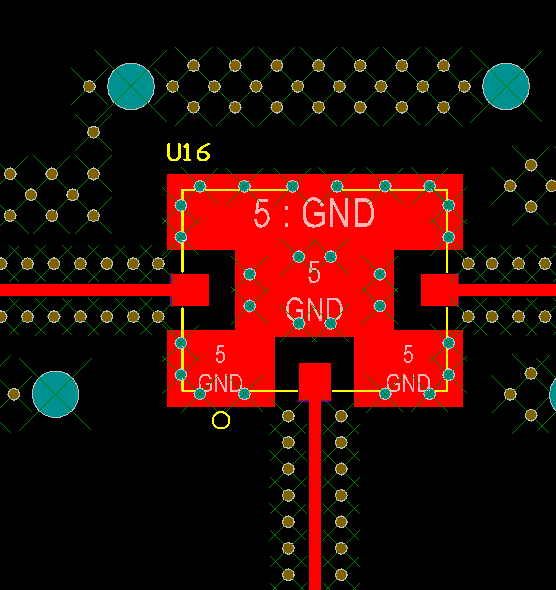

请问关于附件中的一个混频器,如果希望使用屏蔽罩,对RF与LO进行屏蔽,该用什么方法呢?如果拿一个铝板,其中走线的地方镂空,元器件(表贴的)部分也镂空,直接罩在上面可以么?但是感觉走线与元器件连接的地方必然是要空出来的。。。
哎,第一次考虑屏蔽的事情,望多多指教~

可以,我见到比较少单独屏蔽混频器的,单独屏蔽频综的倒是见过。混频器的输出加滤波器,我感觉就可以了。

呃,其实是整个所处的环境比较复杂。
如果照我之前说的,那其实罩在滤波器已经RF LO上的罩是互相通的,另外有一种想法,就是换成,把RF、LO布到PCB板背层,这样走线可以完全单独罩住,然后两条信号线换层与混频器相连,这样混频器这一面也可以用一个完全密闭的空间呢。
但是我不知道这样把信号换层对信号的影响大么?

频率高的话,via可能等效成一堆东西。
