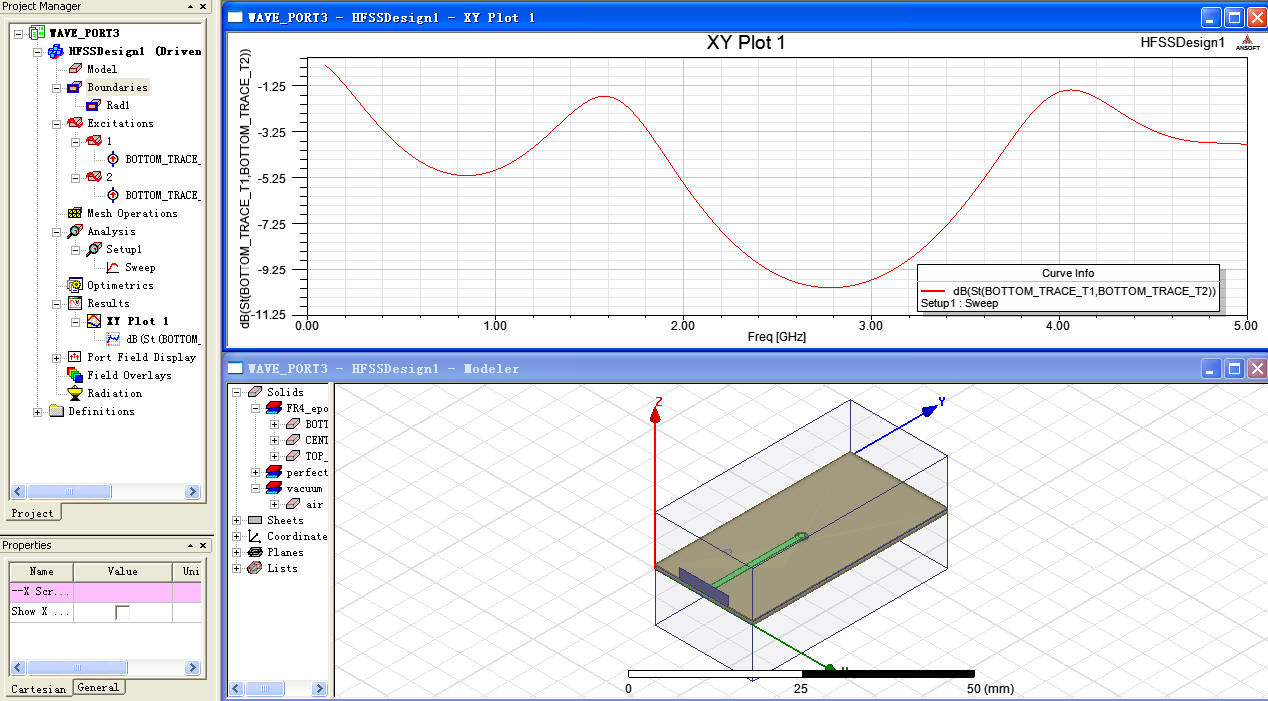

使用WAVE PORT的问题:为何理想磁边界与辐射边界结果差异大?
仿真结构均未修改,仅仅更改了空气腔体的边界条件
一个是理想磁边界,一个是辐射边界
那位朋友讲讲其中的缘故
第一张是辐射边界
第二张是理想磁边界
下面是使用集中端口LUMPER PORT的两种结果
也是按空气腔体为理想磁边界与辐射边界进行的仿真
第一张是理想磁边界
第二张是辐射边界
看着基本接近,辐射的db比理想的高 这应该也属于正常
你这waveport没加对吧,看着没接地
端口尺寸要求5h,10w,你看看够了没
这个肯定够了
使用的是终端驱动模式
设置波端口的时候选择了参考面
在对应波端口上画了矩形
因为边界设置成理想磁边界的时候跟使用集中端口的仿真结果类似
只是在相同结构情况下,只更改了边界条件为辐射边界
LUMPER PORT的问题:端口设置板边框必须跟走线相切吗?
端口位置不变,只是将板边延长一小段,得出的S参数就有较大差异
第一张是板边框与走线相切,属于同一面
第二张仅仅将板框延长了一小段(包括上下参考面与之间的FR4材料的尺寸)
网上看到的一句说法:
Lump port是附在一個外加的sheet物件上,且該sheet不用設定材質或邊界條件
Sheet的edge要"正好"接觸port要下的net,且不可插入該net材質
我这个sheet没有插入net材质
是不是sheet也不能插入FR4材质?
对于从外部导入的信号线,是不是都要先切成同一面的才能仿真吗?
看了27267中的图,waveport没接地,要从接地面画起,盖住整个微带
模型不对,算出什么都是可能的
另外,友情提示,HFSS不是宽带仿真软件

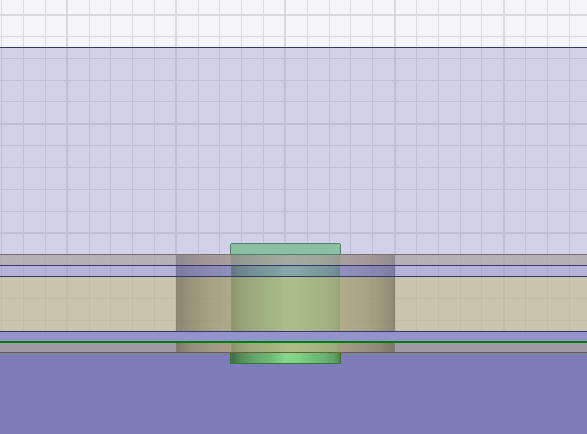

这是微带处截图
1 为什么要设置理想磁边界,辐射边界就可以了。
2 waveport的话,矩形要包住导带和地。大小的话,前面有人给了具体参数。
3 lumped port的话,导带2d就可以了。port长为导带宽,port宽为介质厚
