麻烦各位朋友帮忙看看这个ADS的图
12-13
小弟最近刚开始弄功放,想做个B类的放大器,使用飞思卡尔的MRF7S27130H,从官网上下载了相应的Design Kit并安装成功。

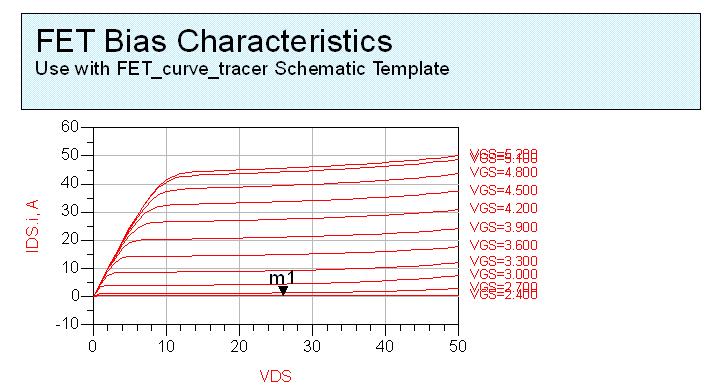

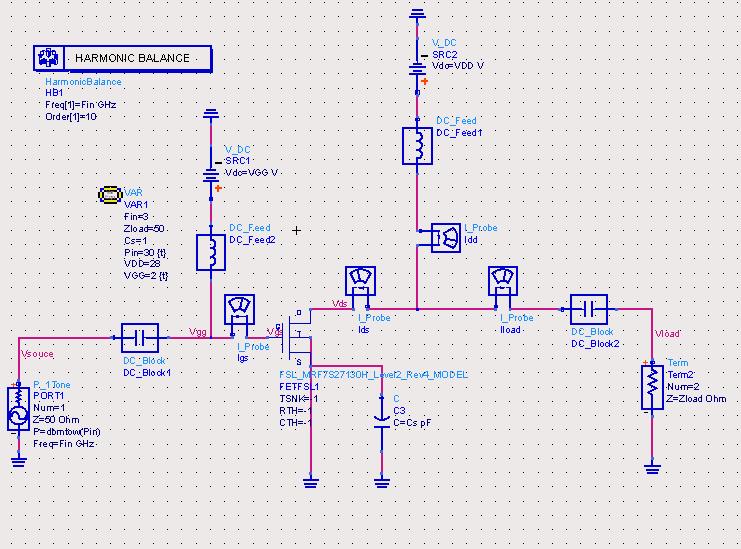

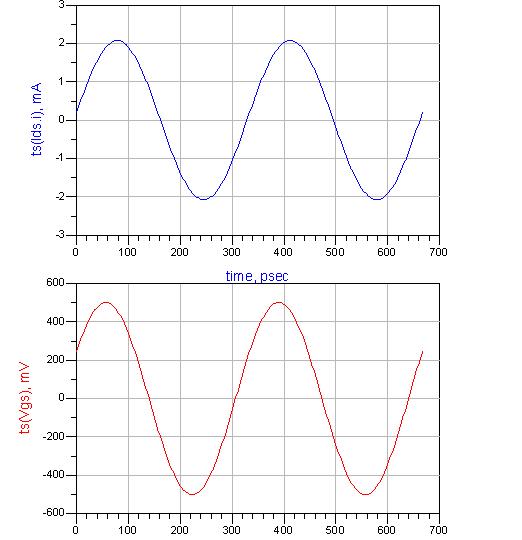

现在的情况是,用ADS自带的FET_Curve Tracer进行静态工作点扫描时,可以看到其栅极开启电压为2.4V左右。但是当我用如下理想化电路仿真时,其漏极电流并未出现预想的半个正弦波的波形--而是整个周期的波形都存在,但B类放大器应该是有半个周期是截止的。而且用Harmnoic Balance仿真出来的时域波形竟然有负电流,也就是说电流是从源极流向漏极!而N沟道的管子是不可能有这种流向的,并且与之前的静态分析也不吻合。
我想了半天也没弄明白,难道是因为没有加匹配电路?或者HB仿真器设计不对?请各位高手不吝赐教,谢谢!
现在的情况是,用ADS自带的FET_Curve Tracer进行静态工作点扫描时,可以看到其栅极开启电压为2.4V左右。但是当我用如下理想化电路仿真时,其漏极电流并未出现预想的半个正弦波的波形--而是整个周期的波形都存在,但B类放大器应该是有半个周期是截止的。而且用Harmnoic Balance仿真出来的时域波形竟然有负电流,也就是说电流是从源极流向漏极!而N沟道的管子是不可能有这种流向的,并且与之前的静态分析也不吻合。
我想了半天也没弄明白,难道是因为没有加匹配电路?或者HB仿真器设计不对?请各位高手不吝赐教,谢谢!
管子有寄生电抗元件,真正的漏极电流是你看不到的
你把频率降低到 3KHz 看看,就能看到理想的 ClassB 波形了
谢谢!我试了一下,但是输入端的隔直电容把3KHz的信号给滤掉了。不用隔直电容再仿真,得到的输入、输出均为直流信号,似乎信号源在低频段根本没有功率输出。改到3MHz尝试还是不行,头疼啊。
你这个管子是有内匹配的,换个没有内匹配的管子
谢谢!但如果我就使用这只管子,如何在无法观察到预期时域波形的情况下,证明我得到了工作在B类的放大器?
射频 PA 的难点就在于无法直接观察和测量漏极电流和电压嘛
栅极偏置需要加高阻抗,否则有较高栅极电流,在寄生阻抗上会产生一个很低的偏置,MOS管是压控器件。
谢谢!可是我该加多大的阻抗?在静态工作点已经确定的情况下,如果偏置阻抗过高,会不会引起栅极分到的电压偏低?是不是要先确定栅极-源极阻抗,再确定栅极直流偏置电压及对应的高阻抗值?
在实测中用示波器也无法观察吗?为什么?我刚开始接触有源的东西,问题都很浅显,请多包涵,谢谢!
一般加10k电阻应该可以了
如果加10K的电阻,会不会使得栅极电压Vgs很低?是不是要大幅度提高栅极直流偏置电压Vgg来获得期望的Vgs?
不会的,你可以在gate上价格电压的node,看一下电压
为什么呢。。。
.46
