滤波器全腔仿真最新技术
05-08

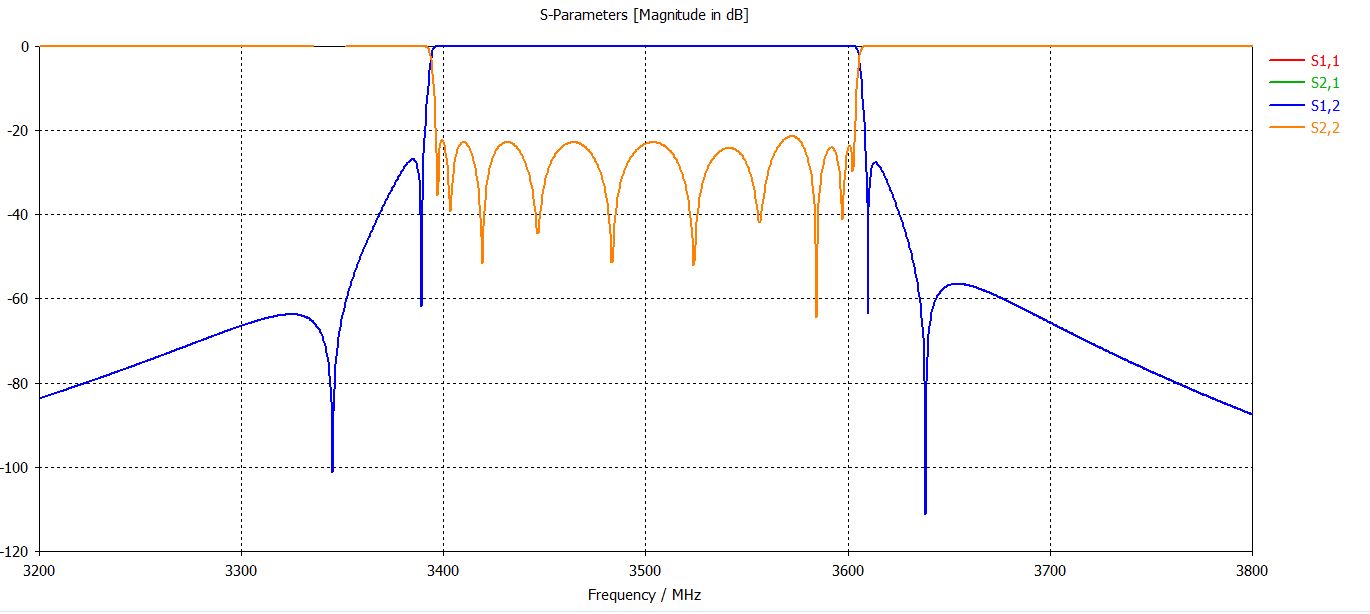

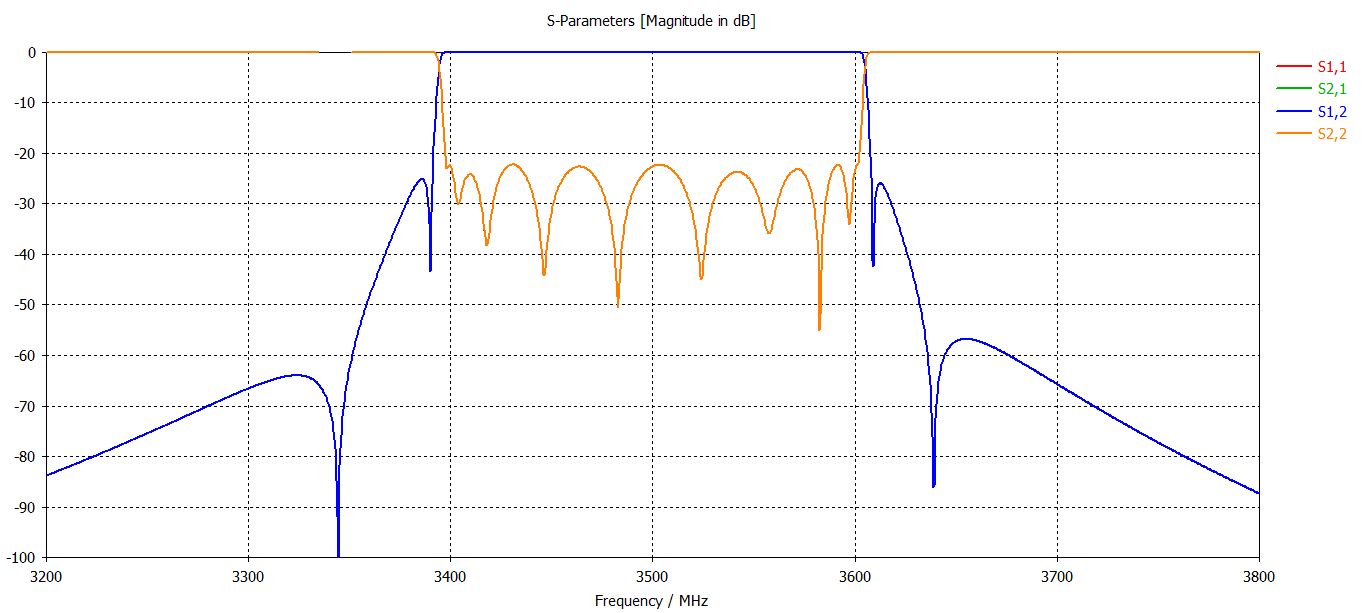

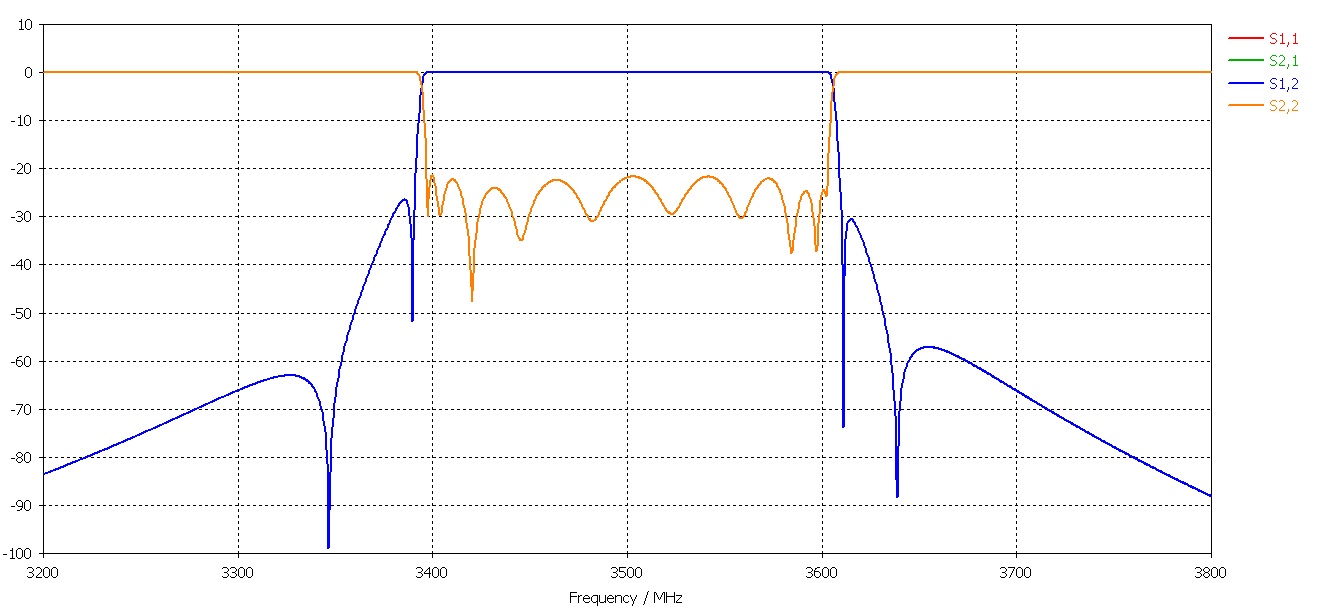

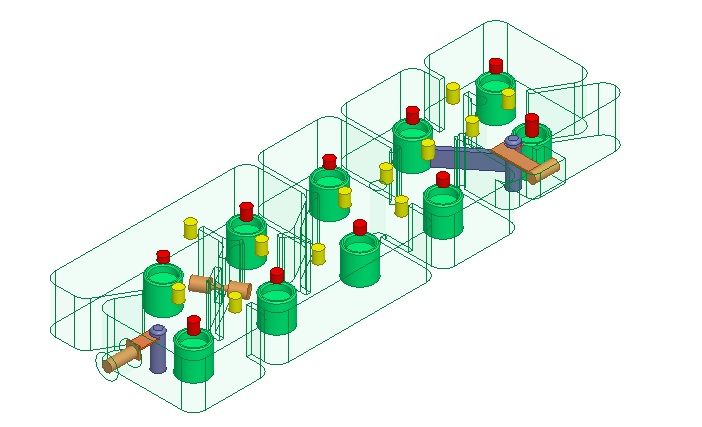

滤波器设计方法很多,对于要求高产品,实际应用并不理想。寄生耦合是影响滤波器首要因素!S2P提取方法可在有寄生情况下得到相对理想结果。
NB。
你用什么方法计算耦合参数的,能不能上个介质的例子?
想知道具体操作的方法和步骤。
介质随后奉上
求小编分享具体方法
也想知道介质怎么做,谢谢大神

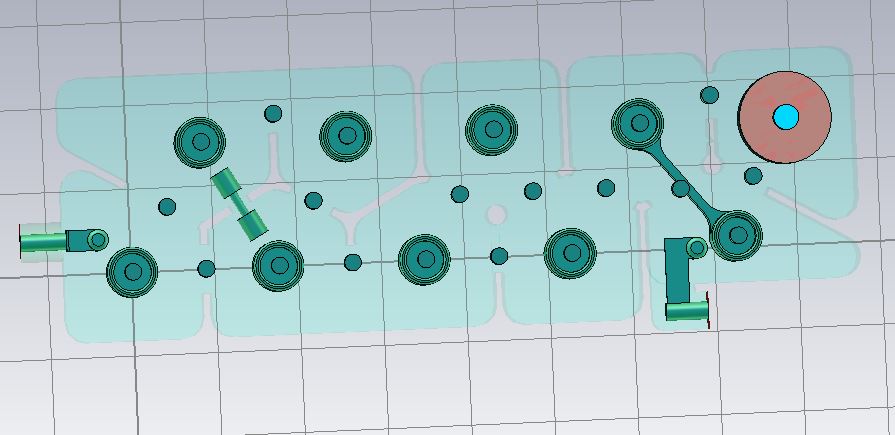

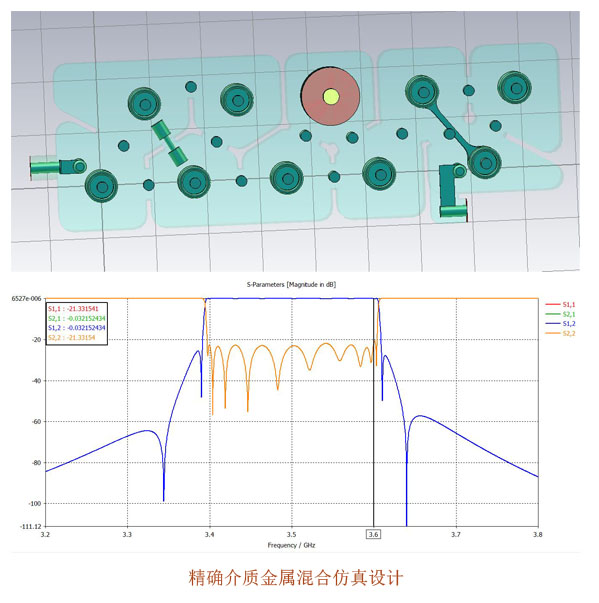

加了一个TE模介质金属混合设计,后续会陆续增加介质
不错啊,这么快就搞出来了。计算量应该很大的吧
这种把介质加在储能最强的地方,可以最大限度的发挥介质的优势。就是调试比较困难。
坐等楼住的第二和第三个介质
小编怎么提取介质的参数的?能不能交流一下?

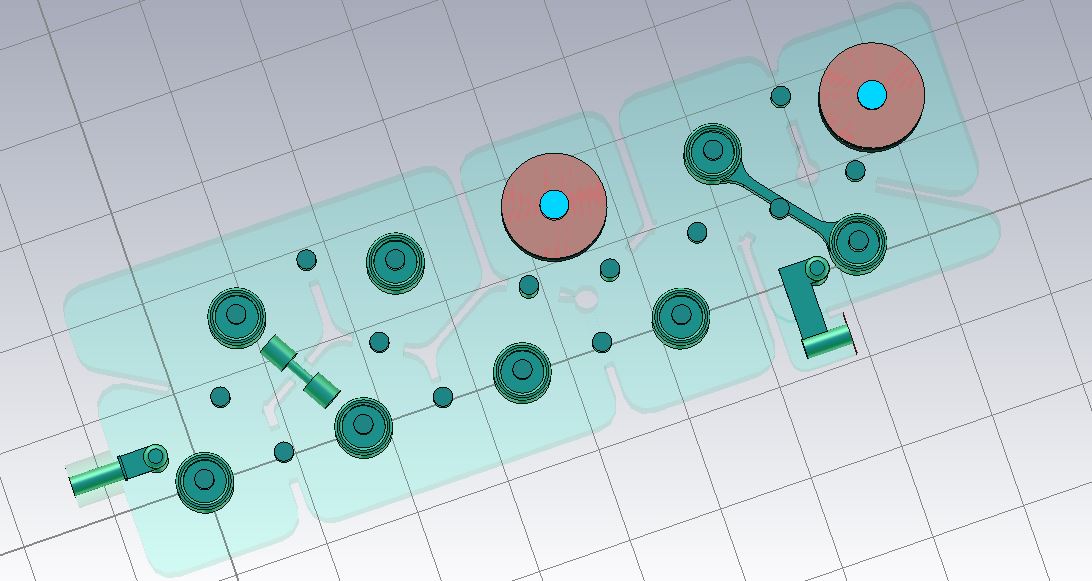

小编果然厉害,说好的3个介质和金属的混合什么时候上图?
最好是可以提供仿真模型.
看来小编搞得太超前,没人感兴趣阿
小编有没有验证一下你这种两端口设计的结果和多端口设计的结果中,开窗的大小。
根据我的经验,多端口设计的窗口一般会偏大。在出图的时候需要缩小,但是这个缩减量完全靠经验,有时候很不好使,导致调谐螺钉长短不一,严重的时候还会影响性能。
小编威武,两端口整体仿真滤波器目前牛!
小编什么时候给大家大致介绍下怎么做到的?
小编的独门绝活估计不会轻易公开.
你可以私信他问问
其实也可以采用参数映射法,这是万能法。
想知道具体操作的方法和步骤。
想知道具体操作的方法和步骤。
