合路器仿真

05-08

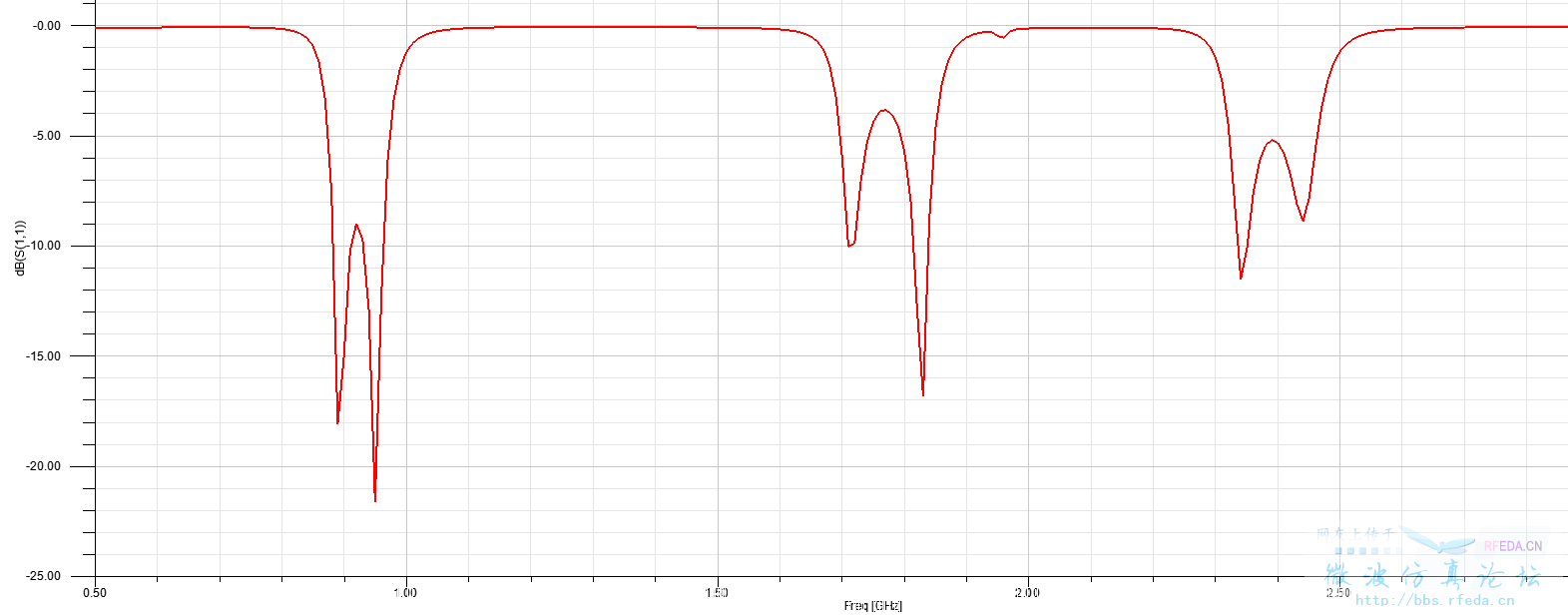

小弟刚入门,最近在调合路器,各个端口回波损耗就是调不好,希望有经验的人给点帮助,谢谢。



GSM频段:890MHz-960MHz
DCS频段:1730-1855MHz
WLAN频段:2400-2483MHz

哪边高 通带往哪里移动

你这问题叫人怎么回答,哪里调试,网分还是电路还是3D模型

HFSS里的模型

什么意思?没看懂啊。麻烦说详细一些吧,谢谢!

看你这三个频段相对来说比较远,影响相对小一点,你可以先调整公用端口时延,使每个每个端口的时延和你和你电路仿真的差不多,然后在调整端口时延,仿真的差不多。这时候在仿真频率。只要频率偏差不是很大,回波损耗就差不多了。在一点就是HFSS仿真比较慢,与实际还是有点区别,可以只要每个通带差不多,实际制作中,可以调试的相对较好。

谢谢。我试试。

可否留个联系方式?谢谢。

你留下 我加你

你这是微带的?还是腔体的?


微带的的。

微带的

微带的。你也做合路器?

做的,现在是的。你呢?有空可以交流一下哈

小编可否留个联系方式 QQ之类的  我也要做合路器

你留下,我加你。

314635301

粗仿可以用cst,速度快很多。而且跑3d仿真之前需要用电路仿真确认参数,这样做3d仿真的时候参数修正的范围就小很多。

微带的合路器还是要仿真准确些,毕竟不像腔体滤波器、合路器那样可调空间比较大。

别调了,直接下单采购回来
修也能修好

具体怎么操作

有模型吗
