谁做过十频合路器,看看这个例子可行吗(腔体合路器高手请进)
05-08
领导最近疯了。现在要做个十频合路器,就是五个系统合路(每个系统有个上下行) Gp1EJ2d8

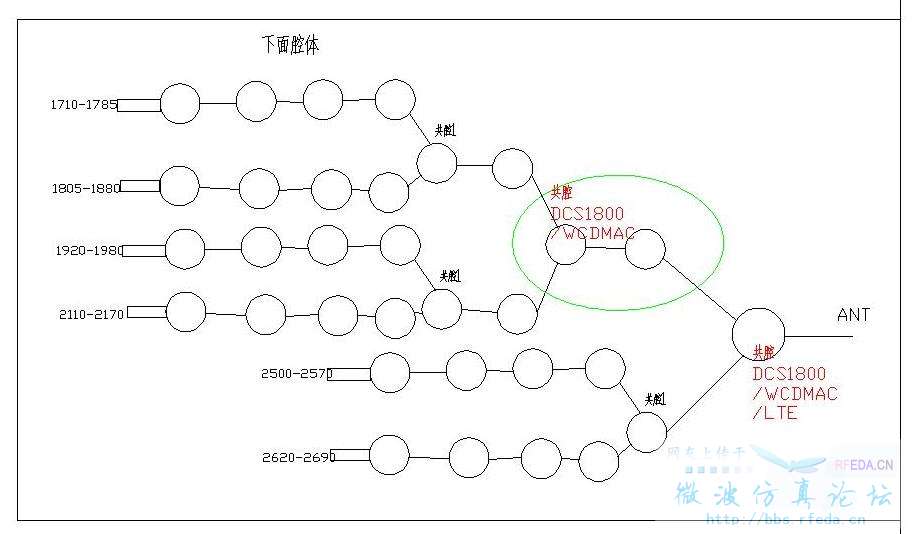

但是公共端口十根线搭在一起会疯的,所以想使用共腔,两两共腔。那么公共端口就是只有五根银线了,貌似可以接受 。第一次使用,请高手看看模型对不。只是简单的列子,还没有开始做。图中绿色圈中就是共腔吧 R7aXR\ R

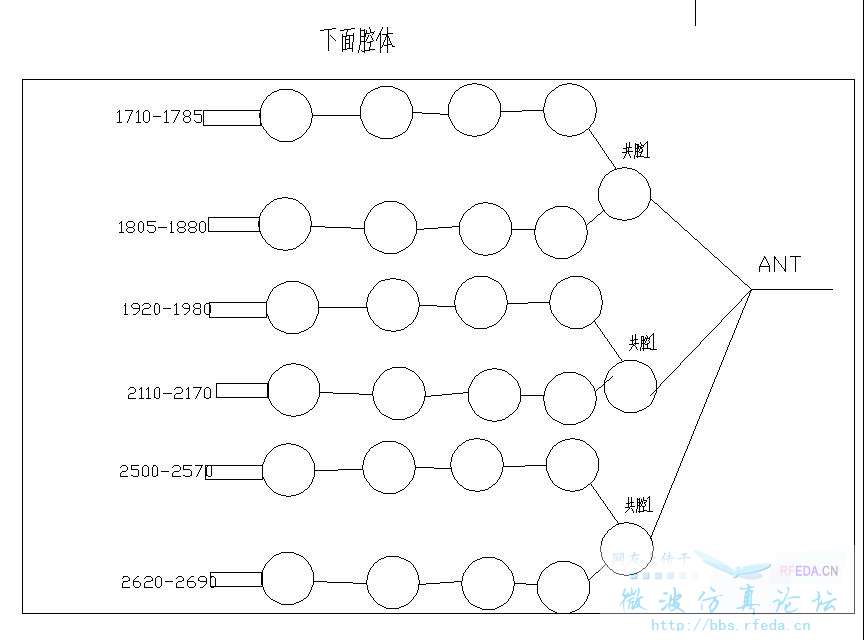

下面是我的十频合路器想法。分上下两层吧。 {El>Z88

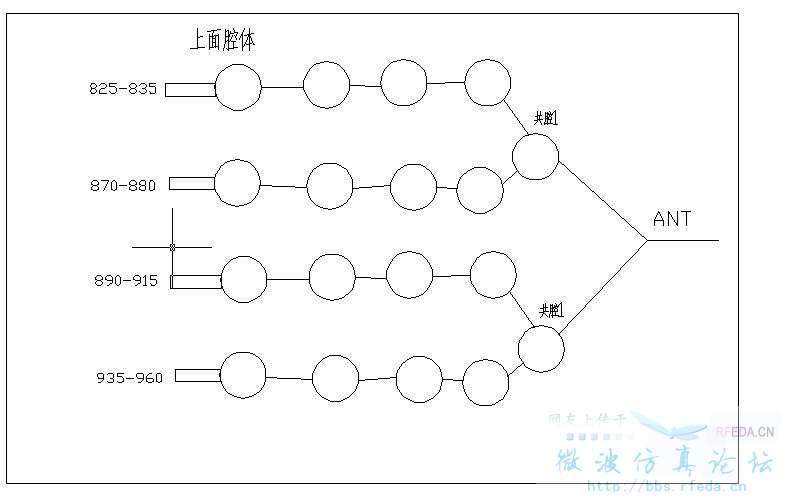

上面CDMA/GSM 四个频段 下面DCS1800/3G/LTE 最后焊接到一个端口处 4I ,o&TK
但是公共端口十根线搭在一起会疯的,所以想使用共腔,两两共腔。那么公共端口就是只有五根银线了,貌似可以接受 。第一次使用,请高手看看模型对不。只是简单的列子,还没有开始做。图中绿色圈中就是共腔吧 R7aXR\ R
下面是我的十频合路器想法。分上下两层吧。 {El>Z88
上面CDMA/GSM 四个频段 下面DCS1800/3G/LTE 最后焊接到一个端口处 4I ,o&TK
完全可行
谢谢,你说的是十频合路器完全可行吗.
那个共腔AWR模型对不?
应该没有问题
最好把1710-2170做一个抽头,也可以是2个共腔合成1个抽头输出,这样总共4个抽头线好调,时延好对.
谢谢分享!

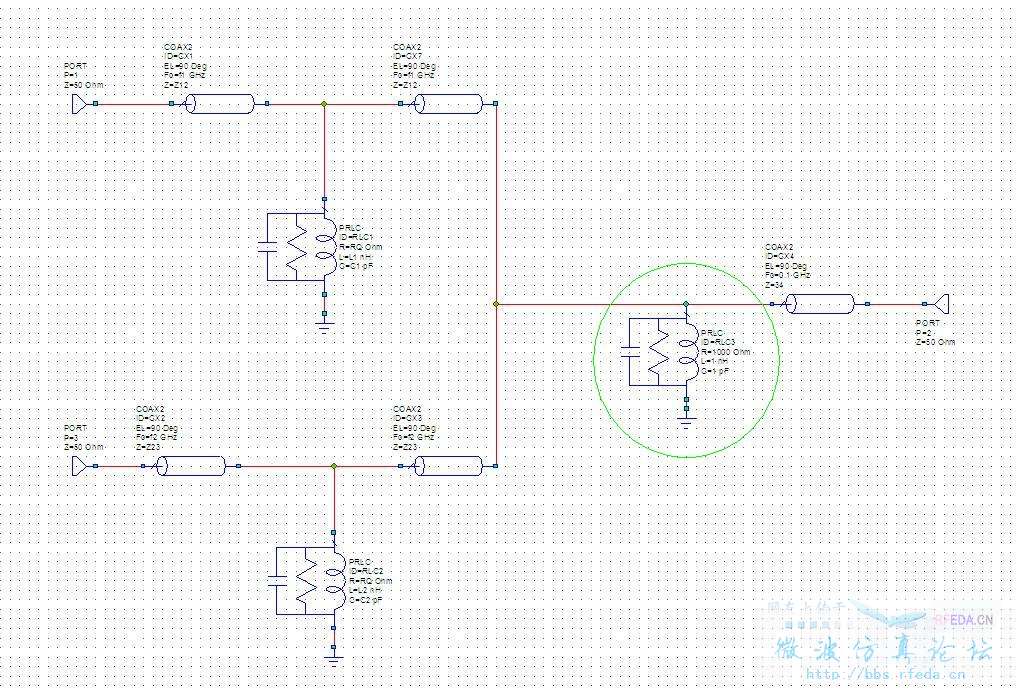

谢谢了 你看看 我的新的图 可行不,还有就是AWR仿真的时候 是不是 四路一起仿真呀。不然绿色部分的 耦合系数 没法单独计算呀。
应该没有问题 d=8q/]_p
&[ 4lP
积极参与论坛交流,欢迎继续参与本贴交流!
这个,你搞的太复杂了. 你可以用2个通道或3个通道或4个通道共一个公共腔. 没必要一定要2个通道共一个公共腔.
你这样弄会多出好几个腔,没必要.
这个最好是825-960 4个通道共一个腔 作为上面
1710-2170 4个通道共一个腔
2500-2690 2个通道共一个腔 作为下面
总共3个抽头, ANT离1710-2170近点,(保险点建个抽头模型算下时延,)这样保证一次成功.
完全同意楼上的设计方法,我最多做过9频的。
我勒个去。看到你5楼的图形感觉好复杂。还没搞过这么夸张的,本人最多才搞过6频的,惭愧。
高手 谢谢了
三个月过去了,小编有啥进展呢?
五个抽头做的话,估计会搞的哭啊
领导最近疯了。现在要做个十频合路器
做出来的人最好能给点反馈,这样问好了就没声音了也不适合论坛的初衷吧。
学习了 哈哈哈
10频完全可以做出来,把端口处理好了问题不大的,加油。
做出来食物是什么样子的
