今天的腔体调的火大，都来看看给点建议吧.....
，xiaodou哥哥快来啊.....

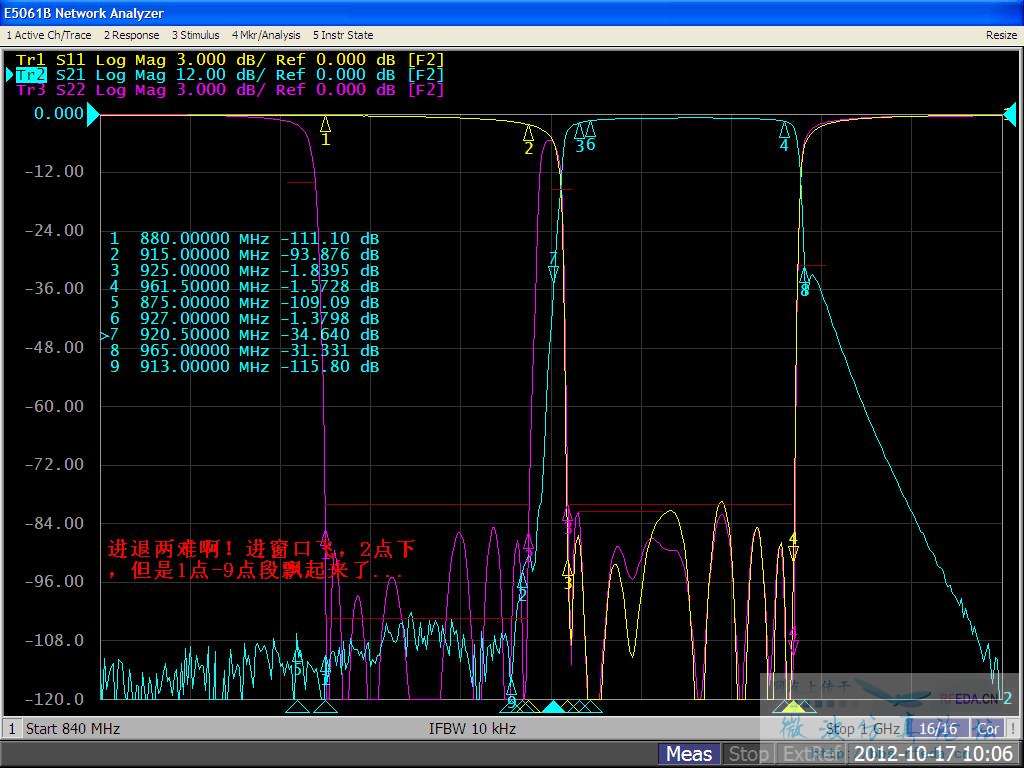

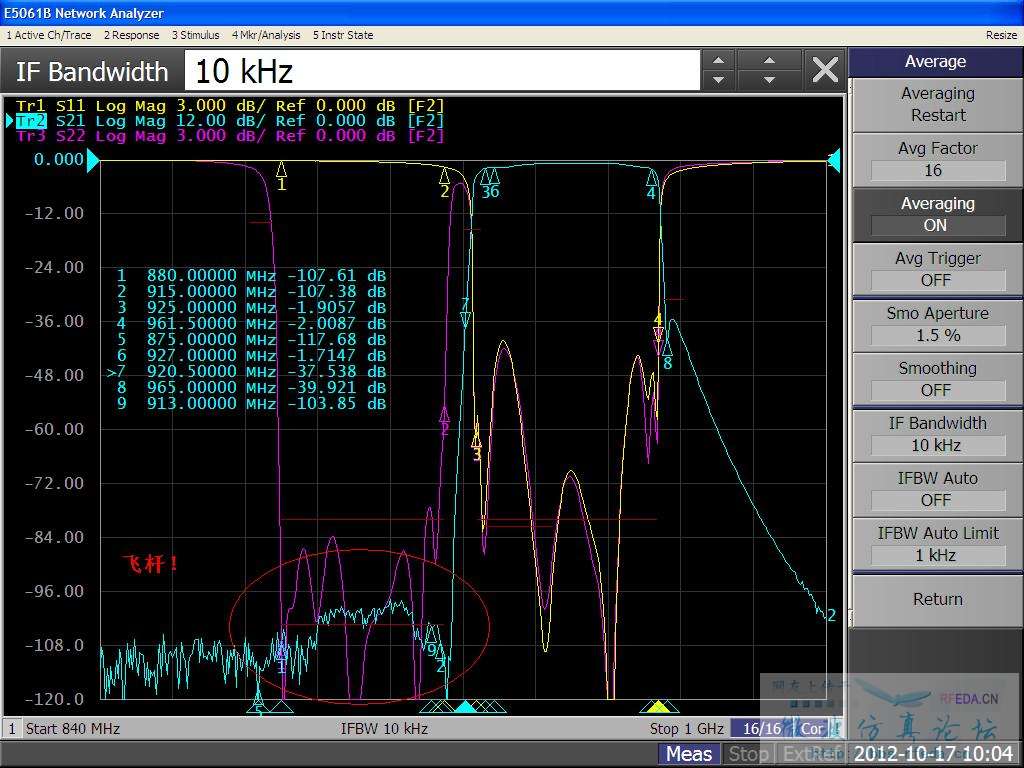

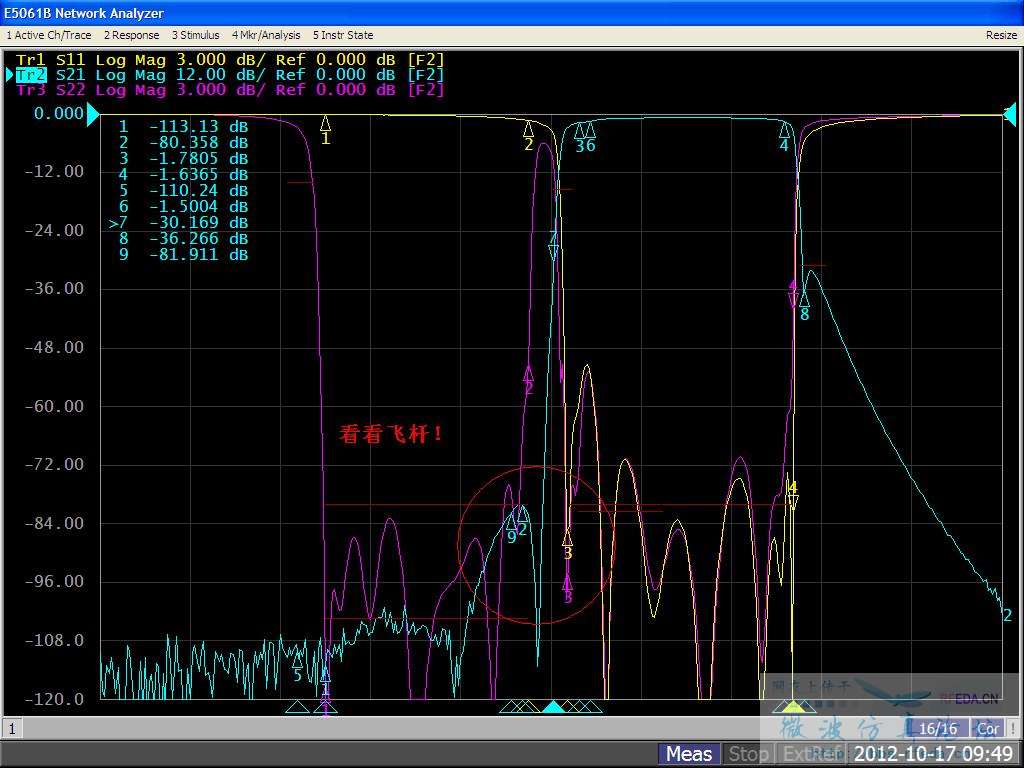

不知道小编在低端压了几个零点?最后能知道你的拓扑图，我才好知道你的飞杆具体状态。就以上几幅图，图1是明显飞杆强了，图2有点像泄漏了，也有点像串腔，光看是不好判断的，这个实际操作。图3你先检查下红色参考线和mark点2的频点是否一致，从图上看有点不齐，你核对一下，然后就是2点抑制包在往下调一点，基本上就到位了。另我上，我想知道低端你压了几个零点，如果是3个，那么最后一个零点好像没有出来，如果只有两个，我想知道你设计时这里的抑制余量有多少?
xiaodou哥哥，三张图都是一个腔体的一个端，刚刚装好的状态调的就是图一，然后我敲了两个飞杆腔，就变成了图二，然后加紧了下接口处的螺钉，就变成了图三，就在图三进退两难了.....
TX指标插损mark3:925M≤1.85db, mark4:961.5M≤1.75db,mark6:927M≤1.35db，抑制：880M-915M≥103.5db,低端是3个零点，敲了飞杆后回波更难下了
你“敲飞杆”是什么意思?直接在盖板上飞杆位置砸一砸的吗?这个指标不难，还是靠动手调，只是在这里讲是讲不出来什么内容的。建议你紧一下所有的盖板螺钉，确定不要有泄漏。再有一点就是你的第三个零点明显没有出来，太弱了。
看图三还是需要加强点交叉耦合，从图三来看就差一点，如果实在没有办法，就想办法加大点腔体或镀银试试。
，敲飞杆是我们这里经常干的，飞杆强了，具体做法就把飞杆的那两个腔内的固定螺钉松动，然后用一根小铁棍（比如螺丝刀）将其中一腔向左敲，例外一腔向右敲，然后锁定螺钉，这样就达到了减弱或者加强飞杆的目的，腔体装好了再拆开修飞杆，太麻烦了.....
您说的是图几啊?
看图三还是需要加强点交叉耦合，从图三来看就差一点
另外加大腔体是指把腔体内部削一圈来增加体积
图三应该是调好后的状态了，看起来象是泄漏了，把接口处的螺钉拧紧，再不行就送维修……
图三应该是调好后的状态了，看起来象是泄漏了，把接口处的螺钉拧紧，再不行就送维修……
把飞杆都做成可调的不就可以了，哪有这么麻烦
