关于双工器的仿真问题(900M)

05-08
关于双工器的仿真案例(900M)
那位高人帮忙指标评估下,看能不能做啊?TKS
技术指标规格书


通道

TX-ANT

ANT-RX

通带频率(MHz)

930-960 MHz

885-915 MHz

带宽(MHz)

30

30

插入损耗(dB)

≤0.5

≤0.4

回波损耗(dB)

≥20dB

(所有端口)

≥20dB

(所有端口)

带内波动(dB)

≤0.3

≤0.2

带外抑制(dBc)

DC~800 MHz≥60

825-880 MHz≥60

885-915 MHz≥100

1.7~2.2≥60

2.2~4GHz≥60

930-960 MHz≥60

1.7~4GHz≥30

互调要求
ANT:-150dBc@2*20W

平均、峰值功率
≥450W≥4500W



最大尺寸 330/200/55MM
ANT: N (Female)
RX:  SMA(Female)
上行低噪放尺寸66、50MM

顶一下,哈哈

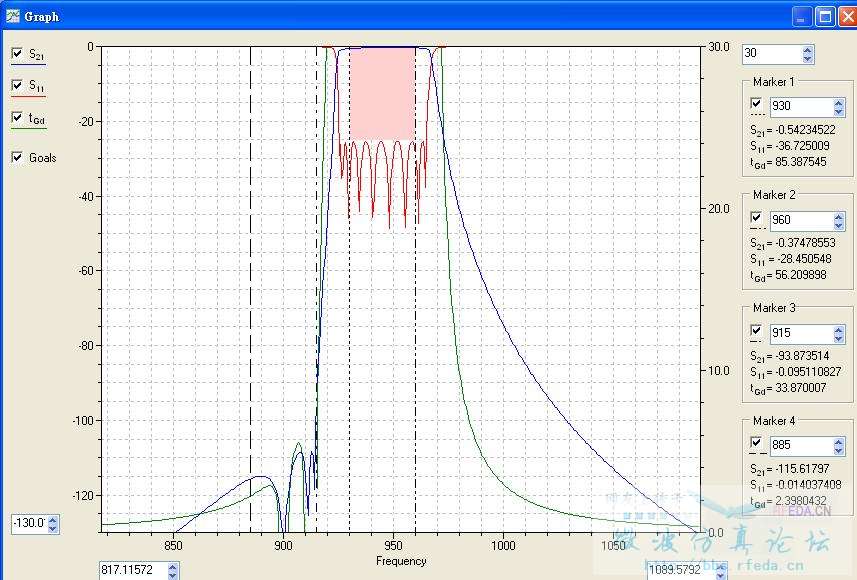

TX-8加3零點
RX-7加2零點

細看了規格。
TX-9加3零點
RX-7加2零點





指标挺好啊,TKS
有没有功率仿真和排腔看看啊?
功率容量仿真没问题吧?

功率仿真并不难

请问下面这个链接
TX 谐振腔的仿真击穿场强为6.3e+008V/m,可承受的峰值功率为 多少 W?
http://bbs.rfeda.cn/read.php?tid=69704

功率怎样啊
