请教关于三阶互调测试方法（HW公司无源部门招聘试题）

05-08

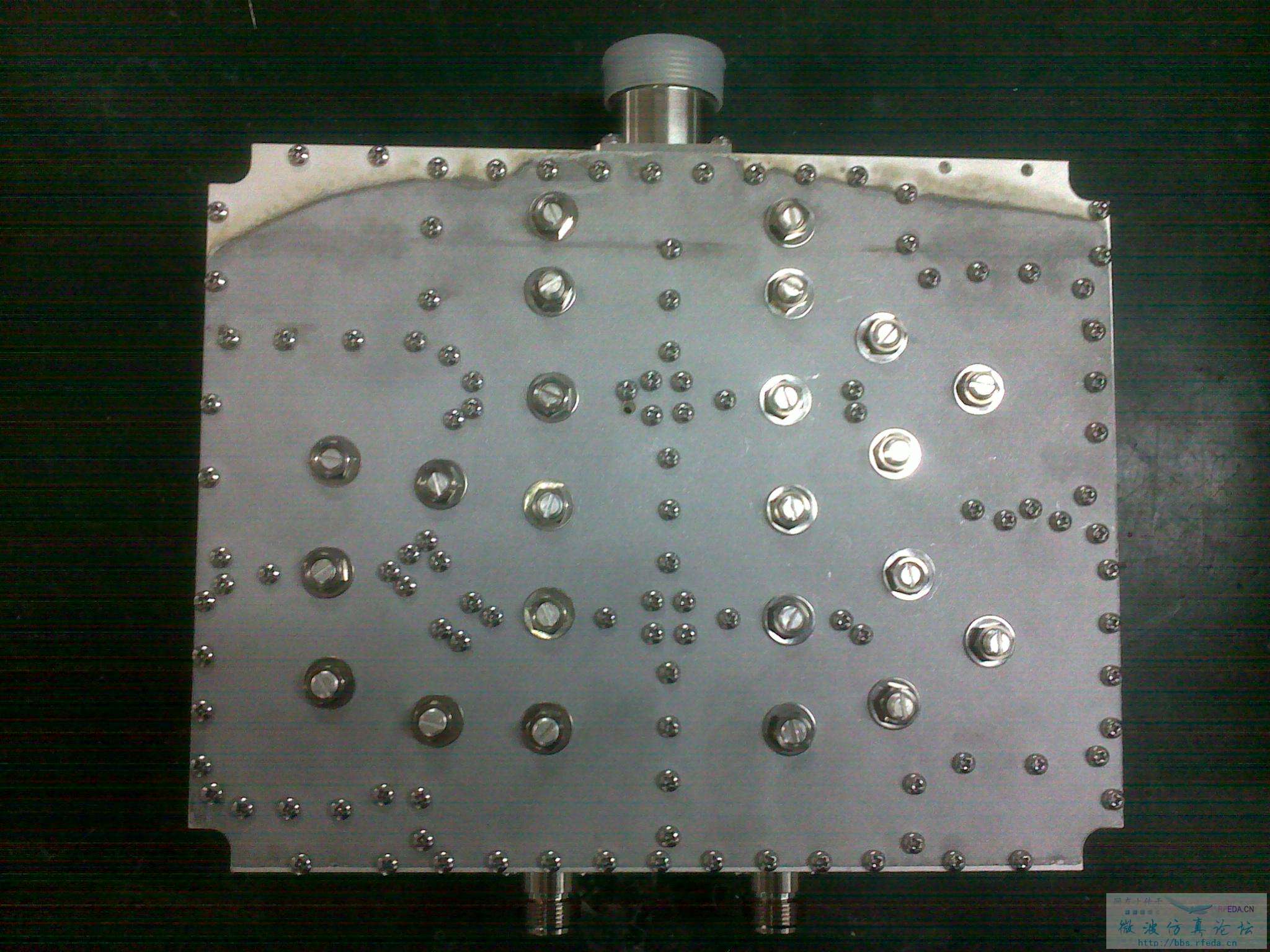

：某双工器（TX：930～954MHz，RX：885～909MHz），现要测试该双工器的互调，请结合实际情况，给出测试方案；同时请注明信号源的频率设置。

请教如何用频谱仪进行测试啊? 测试框图怎么画啊?谢谢。

信号源同步，分别输出930MHz和954MHz，经功放放大后合路输入tx口（合路器互调要好，同频合路的话最好有单向器），在ant口接上低互调负载，在rx口使用lna放大906MHz信号，在频谱仪上读值，扣除lna增益及双工器rx路损耗和线损，即得到dbm单位的传输互调值。
输入频率可以更换，也可以测试反射互调。组合还蛮多的。
可能有遗漏哈见谅见谅

以前用过别人设置好的，没有太注意细节。只记得是测的单频点的
LZ给出的例子三阶互调出现的频率应该在885MHz到888MHz之间，具体选哪一个频点就不太清楚了。
假设选择888MHz为例子，2*909-930=888
TX端输入930MHz,功率40dBm（10W）
RX端输入909MHz，功率40dBm（10W），太久之前的时候用过了，只记得总功率是43dBm，估计是这样均分到2个频率去。
然后频谱仪检查总端口的888MHz的信号，国标（或者是HW内标）貌似是-107dBm，所以最后测出来是-150dBc（c代表carrier power）。
记性是个不可靠的东西。如果有出入，LZ不要怪我

多谢各位了。看这样设置对吗?
设置f1、f2时，应考虑高阶互调落入RX频段。针对上述频段，3阶互调可落入RX频段，可以设置为：例如f1＝930MHz、f2＝954MHz，则fIMD3＝906MHz。

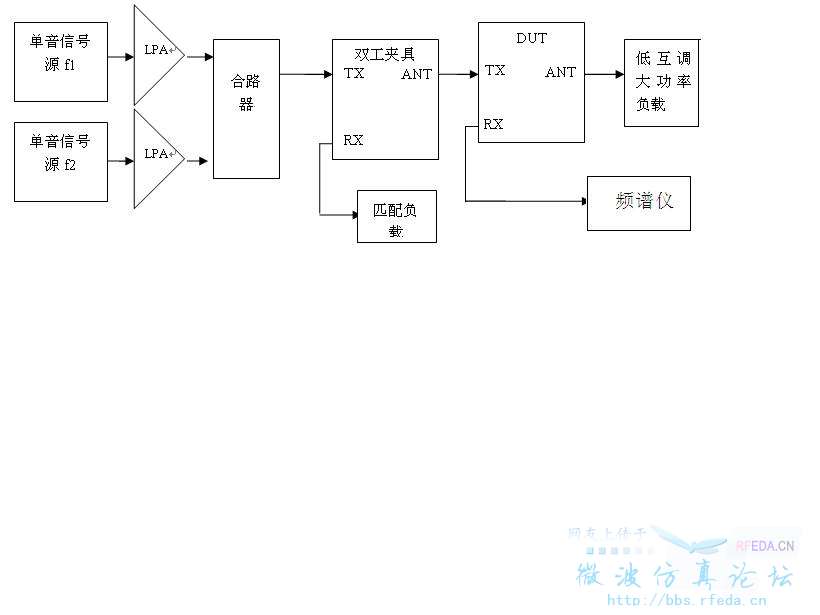

测试框图：

3楼设置是对的，这里提醒大家注意一下，框图中的双工夹具就是一个双工器，它在框图中的不同位置所代表的意义是不同的，指标要求也就不同，必须要注意区分！

有点不明白啊

三阶互调很重要

2F2+/- F1 能否落在另一个通带内如果能就是三阶的么
华为的袁本贵好像写了一个无源互调作业指导书，写的很详细啊

小编那个连接图对于测双工器是正确的、还有一些其他的合路器，等也有互调要求连接图类似把
现在也有专门测试互调的仪器也方便

小编总结的很全面，图中的双工器的交调性能很关键。
不过交调仪还测试传输模式的三阶交调。

7楼的兄弟能搞到这本书吗，拜读一下

好难啊

双工夹具起什么作用呢?我们公司测一般没加那个双工夹具，合路信号出来就直接接互调工装测了。

双工夹具相当于一个滤波器起信号筛选作用吗?我们公司测的时候，合路器出来的信号直接就接到DUT的TX端了。

在小编图中的位置，该双工夹具是滤波的作用，让两路输入信号f1和f2通过，让合路器产生的互调信号被负载吸收，我个人认为该双工器反着接更好些，信号从ANT进TX出，RX接负载。
至于你们公司没加这样的双工夹具，测试不够准确，当然如果你的产品互调要求不高的话，问题也不多，如果要求比较严，那就测试不准了

谢谢指点，瞬间茅塞顿开。再仔细看了一下之后，发现我们公司也用了夹具，只不过叫法不一样。我们叫互调工装。刚一开始我理解成测试互调工装的性能了，所以我们公司测互调工装时没有夹具。至于工装该从ANT进还是TX进要看是测传输还是发射了。
