空腔体的谐振柱的规格怎么定

05-08
拿一个空腔体里面什么也没有,就一个电参数,要怎样来确定谐振柱的规格,例如800M的谐振柱的规格高多少,直径要求多少

这取决你要求的阻抗是多少,即Q值要多少?功率要求怎么样?

一般是先看在现有的尺寸下确定电性能指标能不能达到,Q值和排腔体的拓扑图,考虑功率容量的要求,综合评估吧。如果可以就好。如果达不到指标,那就改尺寸了,但一般客户的尺寸不会改太大。这个过程是来回反复衡量的过程。

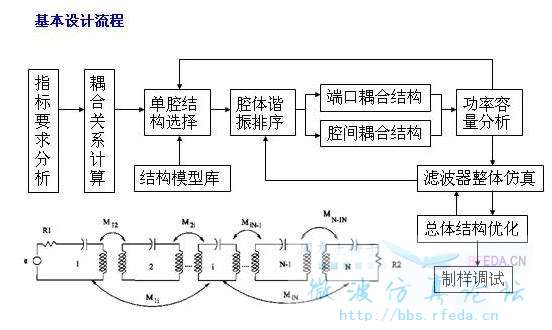

下面是个流程图,希望对你有帮助。


谢谢各位大哥

这位大哥果然牛逼啊。不过说了这么多,估计把小编都弄懵了,而且感觉到滤波器设计特复杂、技术含量特高的啊。呵呵呵,容易对小编造成误解的啊。
小编啊,从他们的回复中可以看出,楼上的两位大哥都是老手了,你现在看的话,估计也是丈二和尚摸不着头。我告诉你一个粗鲁的计算方法吧,就是
针对于方腔圆柱的单腔体,当等效的阻抗是75欧姆的时候,无载Q值最大。即使修改,也是在这个值附近,不会变化太大。公式如下:
                                            Z=60*ln(1.0787*b/a)/sqrt(Er)
其中,Er是填充物的相对介电常数,通常填充的是空气,Er=1;b是谐振腔的边长;a是内导体的直径。Z是等效阻抗,你可以在7080之间选择,通常情况下,选择Z=75。
另外呢,至于高度嘛,你可以选择中心频率处,对应的四分之一波长,当然只是近似。然后你可以用HFSS或者CST等软件进行仿真,利用本征模,修改一下就好。
至于楼上两位大哥的回复,那是后期的处理了,都是老手。
祝小编学习进步。

楼上的都是高手,什么阻抗,什么公式,四分之一波长,搞的更复杂了
我交个简单的给你。
1  边长(或园直径)与谐振柱直径比值为3.6:1时通带插损最好,
2  功率只要不是很大(AVR大于400w)间隙留个2MM就好了,腔体要做到极限小这个要靠实际测试才好确定
3  谐振柱高低,加载电容大小这个要计算频率了用HFSS或CST
    一句话,要想准确靠建模了

向楼上的学习学习。  引用五楼一句话,“一句话,要想准确靠建模了 ”
各位如有兴趣,搞下这个贴吧,就当做总结一下。还帮助别人,还有大奖拿哦。
http://bbs.rfeda.cn/read.php?tid=70431

向各位再请教下:

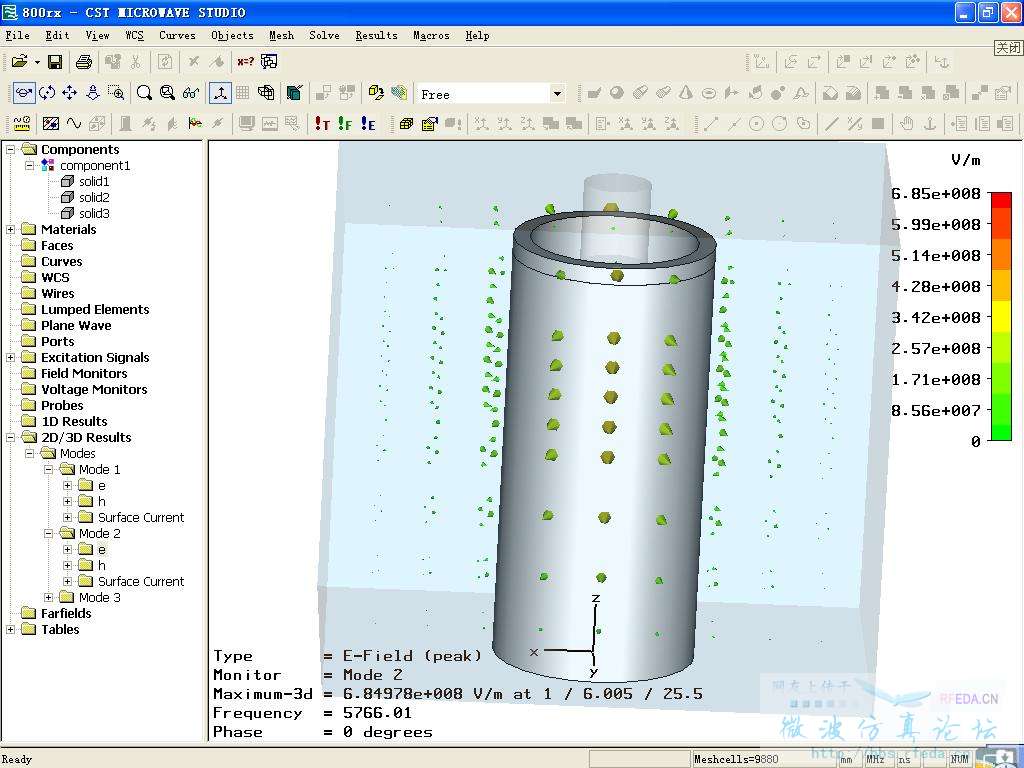

请问功率容量如何仿真出来啊?我们一般在CST或HFSS里看到1.1234e+0.01234之类的,还要怎样换算吗?
例如下图


过来学学啊
