求助一下双工器指标

05-08

求助一下，需求一款双工器，不知按照尺寸能否实现，谢谢
频率：  909-915,      954_960
插损：     1.4           1.4
波动       0.6           0.6
相互隔离   90           90
抑制      @FC+/-3MHz >15dB
耦合度    20+/-1dB
回损      20dB
功率      100w
温度      -15-60度
尺寸      192*88*40

可以实现，没问题

这个太简单了

看看混个熟脸嘿嘿

露脸

90那么高呀，应该能做

隔离度貌似太高了吧

这个太不好做了····双工器看起来似乎没有什么难度，但是做起来就不是那么简单了，此双工器@FC+/-3MHz >15dB 和90dB的隔离度不好实现。慎重！

这个不好做隔离75差不多

这个有些不好做，但还是没问题的。

这个指标应该很简单。没什么问题

隔离度要求高啊
我当时求订制找了好几家啊

李杰，这个指标不好做啊！@FC+/-3MHz >15dB 这个带外比较卡啊！

这个指标可以做，用6腔，加三级零点。插损是可以做到，不过抑制可能有点卡边，实际做出来在20左右。

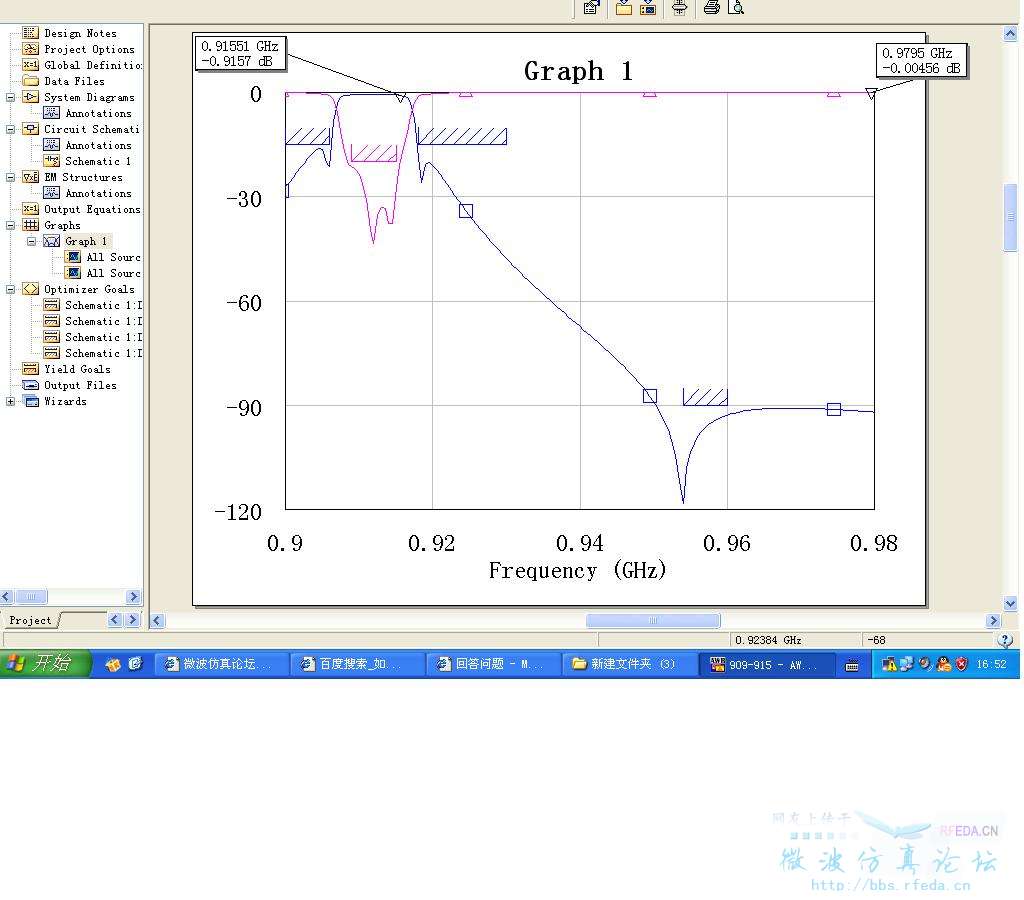

应该没问题的，我试了下，第一次发图不怎么会

这款双工器的相互隔离不好做
