混模與交叉耦合
05-08
請問各位大大:
如標題,因為小弟最近在研究混模(EX:模態2混模態4...之類)與交叉耦合
故在此詢問大大們是否有甚麼文獻資料或者設計技巧可以指點小弟
在此感謝各位大大
前幾日參考到一篇文獻(WR-3 Band Quasi-Elliptical Waveguide Filters Using Higher order Mode Resonances)
文獻中使用兩種模態(TE101與TE102)還有交叉耦合來實現濾波器。如下方兩張圖
曾經使用過耦合矩陣法出來結果誤差許多
故在此想詢問各位大大,是否有甚麼設計方法可以教導與分享
如標題,因為小弟最近在研究混模(EX:模態2混模態4...之類)與交叉耦合
故在此詢問大大們是否有甚麼文獻資料或者設計技巧可以指點小弟
在此感謝各位大大
模式图是个什么样,放出来看看
您好:

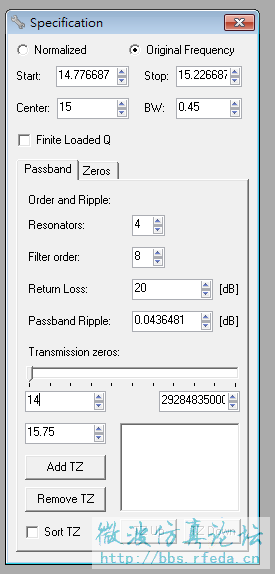

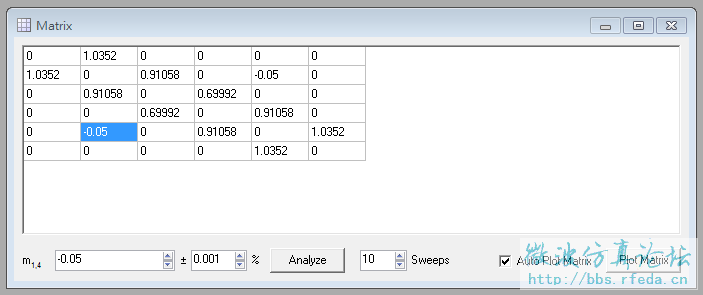

下方為要設計導波館濾波器的規格、耦合矩陣還有輸出理想結果
前幾日參考到一篇文獻(WR-3 Band Quasi-Elliptical Waveguide Filters Using Higher order Mode Resonances)
文獻中使用兩種模態(TE101與TE102)還有交叉耦合來實現濾波器。如下方兩張圖
曾經使用過耦合矩陣法出來結果誤差許多
故在此想詢問各位大大,是否有甚麼設計方法可以教導與分享

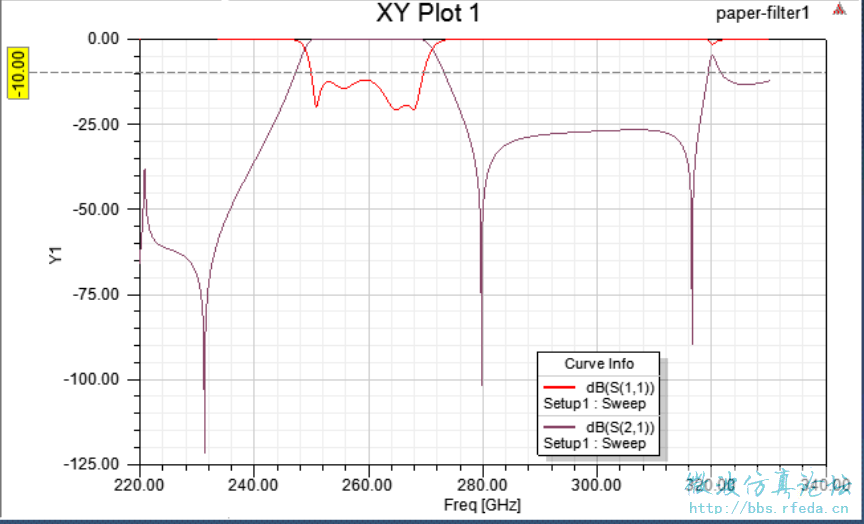

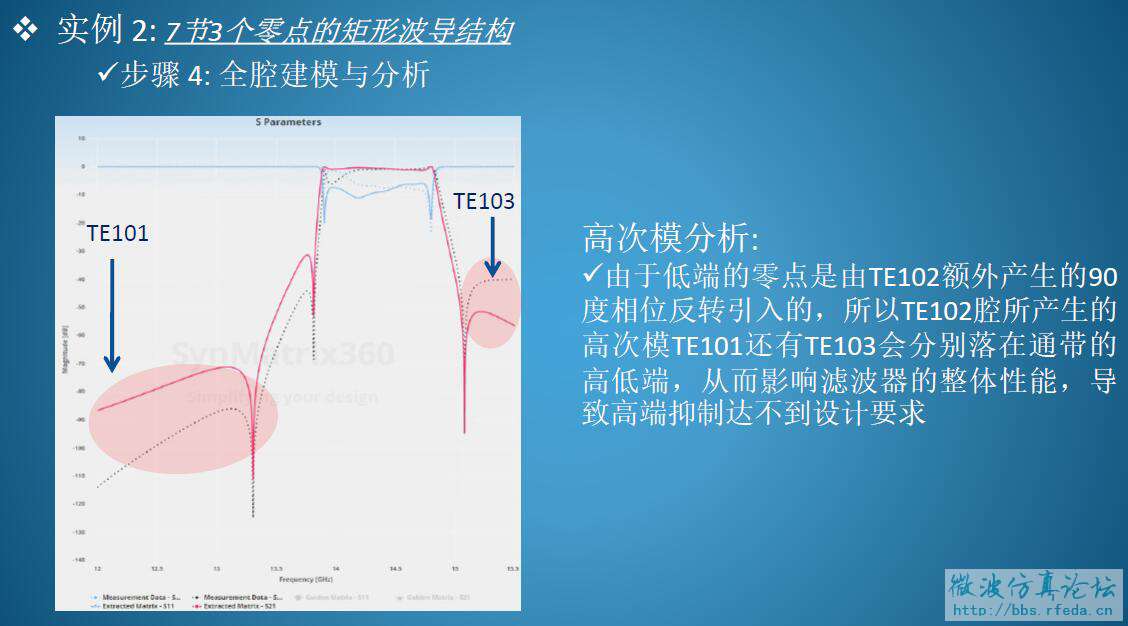

从仿真的图形上看,低端还有高端的spurious可能是TE102腔自身的高次模激发引起的。另外cross coupling(resonator1到4的长结构)结构也可能会激发一定的spurious。
您可以尝试一下SynMatrix360的矩阵提取功能,对这种波导结构,由于色散对相位的distortion,使用多端口提取可能会导致频率误差从而使提失败,您可以查阅我们在论坛里的相关主题,里面有关于波导结构设计的讲解。如果有需要帮助可以联系我们:support@synmatrix360.com或者QQ:2515326549
请问请问我去恶趣味企鹅
了解一下小编的交叉耦合问题
